Как выбрать сваебойную установку под конкретный тип грунта

Материал поможет подготовить техническое задание на оборудование и отсеять неподходящие варианты. Он касается погружения готовых свай и шпунта; выбор конструкции фундамента и расчёт его несущей способности остаются отдельными проектными задачами.

Какие данные о грунте нужны для выбора

Нужен разрез на всю глубину, которую пройдёт свая, с учётом изменчивости условий в пределах свайного поля. В отчёте инженерно-геологических изысканий ищут границы и толщину слоёв, состояние глинистых грунтов, плотность и состав песков, уровень подземных вод, результаты зондирования и лабораторных определений. Отдельно выясняют наличие насыпи, строительного мусора, валунов, сцементированных прослоек и кровли скалы.

Важно различать три задачи: пройдёт ли свая до нужной отметки, будет ли готовая свая иметь проектную несущую способность и выдержит ли поверхность саму машину. Слабый верхний слой не означает, что достаточно малого молота: ниже может находиться плотная прослойка, которая определит сложность погружения. При этом мощной установке может понадобиться специально подготовленная платформа именно из-за этого слабого верхнего слоя.

Одинаковая поверхность не означает одинаковое погружение. Схема условная: толщины слоёв и глубины не заданы.

Как грунт и конструкция сваи меняют способ погружения

Сваебойный копёр с молотом, вибропогружатель и сваевдавливающая машина передают нагрузку по-разному. Так же различаются железобетонная свая с закрытым остриём, открытая стальная труба и шпунтовая секция. Выбор, подходящий для стального шпунта в песке, нельзя автоматически переносить на железобетонную сваю в том же слое.

Ударное погружение: важна вся система

Молот передаёт короткие импульсы через наголовник и предусмотренные конструкцией прокладки. Проверяют возможность достичь нужного заглубления без недопустимых напряжений в свае. Одинаковая паспортная энергия не делает разные молоты взаимозаменяемыми: влияют масса ударной части, режим, наголовник, прокладки и сама свая. Регулировка энергии нужна для согласования работы с условиями погружения, а не для постоянной работы на максимуме.

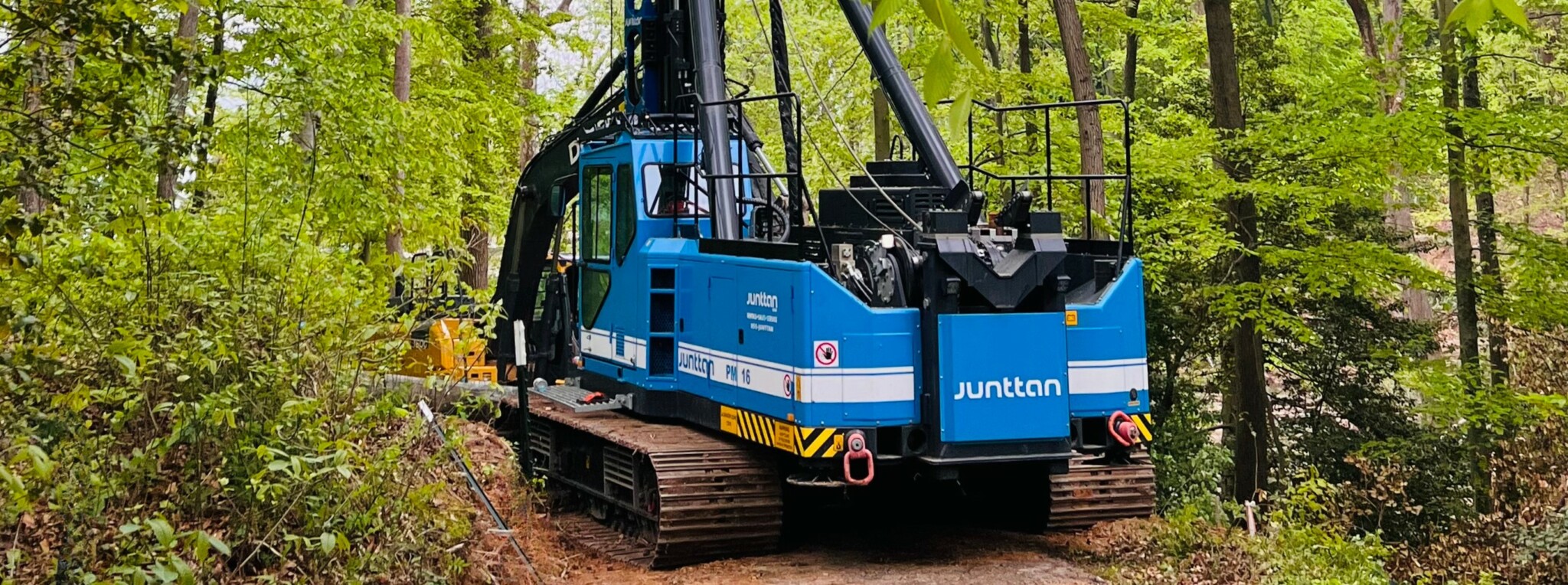

Гусеничная база и нижняя часть мачты копровой установки. Ходовую часть проверяют вместе с рабочим оснащением. Фото: Junttan, PM16; не рекомендация модели под конкретный разрез.

Вибрация: не любая свая и не любой песок

Вибропогружатель через зажим передаёт свае осевые колебания. Это распространённый вариант для стального шпунта и открытых профилей в зернистых грунтах. Твёрдые глины и закрытые вытесняющие сечения могут существенно осложнить погружение. Для сборной железобетонной сваи вибрационный способ не следует принимать как типовой: нужно отдельно подтвердить допустимость для конструкции и оборудования.

Статическое вдавливание: откуда берётся реакция

Гидроцилиндры прикладывают к свае плавное усилие, а машина должна воспринять противоположную реакцию. В одних системах её обеспечивают собственная масса и балласт, в других — захват уже установленных свай. Например, GIKEN описывает второй принцип для своих шпунтовых установок; на старте нужна отдельная реакционная схема. Это разные конструкции, поэтому их массу, опоры и условия запуска сравнивают отдельно.

Вдавливание стоит рассматривать при жёстких ограничениях динамического воздействия, но оно не гарантирует прохождения валуна или плотного слоя. Также не исчезают шум вспомогательной техники, перемещения грунта и необходимость проверить соседние сооружения. Для выбора нужны фактическая доступная реакция, схема зажима и допустимые нагрузки на сваю.

Стрелки показывают характер передачи нагрузки. Статическая схема изображена с балластом; реакция от готовых свай здесь не показана.

Лидерное бурение: изменение технологии, которое нужно согласовать

Предварительная скважина может облегчить прохождение препятствия и уменьшить воздействие погружения. Но её диаметр, глубина и способ выполнения меняют контакт сваи с грунтом. Поэтому решение включают в проект технологии с проверкой последствий для фундамента. Универсальный совет «пробурить на всю длину и затем забить» может лишить смысла исходный расчёт. Подмыв водой также требует отдельного обоснования.

Что сравнивать в характеристиках установок

Килоджоули характеризуют энергию, килоньютоны — силу, а бары — давление в гидросистеме. Их нельзя сравнивать как одну «мощность». Для навесного оборудования проверяют не только предельное давление носителя, но и доступный расход масла в нужном режиме, противодавление слива, дренаж и охлаждение по документации обеих машин.

Высота мачты также не равна автоматически допустимой длине сваи: нужно место для молота, наголовника, строповки и подъёма секции. Для составных свай проверяют доступ к стыку и технологию соединения. Оборудование для коротких стоек солнечной электростанции не становится установкой для длинных фундаментных свай только из-за общего названия «сваебойное».

Пример отбора по усилию: 260 тс и 2800 кН

Условная задача: железобетонная свая 300 × 300 мм, секция длиной 12 м; по отдельному инженерному обоснованию для прохождения разреза нужно усилие вдавливания до 2800 кН. Это заданное условие примера, а не усилие, выведенное из слова «суглинок». В заводской карточке Sunward ZYJ260B-Ⅲ указаны максимум 260 tf, захват квадратной сваи до 500 × 500 мм и максимальная длина подъёма центральной сваи 14 м.

260 тс × 9,80665 = 2549,729 кН ≈ 2550 кН. Требуемые 2800 кН превышают этот максимум примерно на 250 кН. Следовательно, эту модификацию исключаем по усилию, хотя приведённые геометрические пределы не отсеивают сваю. Добавление балласта сверх разрешённой конфигурации не является способом увеличить паспортный максимум. Следующий кандидат должен подтвердить нужное усилие именно в рабочем режиме проекта, а также все геометрические, опорные и грузовые условия.

Расчёт исключает конкретную модификацию по одному обязательному параметру. Он не определяет несущую способность сваи.

Заводское изображение: Sunward, ZYJ260B-Ⅲ. Параметры примера относятся именно к модификации Ⅲ; для предложения с коротким названием ZYJ260B исполнение нужно подтвердить.

Почему отдельно проверяют рабочую платформу

Расчётная опора сваи на глубине не доказывает пригодности поверхности для тяжёлой машины. Давление под гусеницами или опорами зависит от положения мачты, груза, вылета и поворота. Поэтому среднее значение «масса / площадь гусениц» не заменяет проверку худшей рабочей конфигурации. Производитель Liebherr прямо учитывает положение подвижных частей и тяговые усилия лебёдок в своей системе контроля давления на грунт.

До мобилизации нужны схема подготовленной платформы и проездов, допустимые нагрузки, отвод воды и проверка подземных пустот и коммуникаций. Уплотнённый щебень сверху не доказывает, что слабое основание под ним выдержит установку. К запросу на машину добавляют также ограничения по высоте, место складирования свай и балласта, зону работы крана и возможность доставить и собрать оборудование.

Рядом со зданиями и сетями способ погружения согласуют с результатами обследования и планом контроля воздействия. Заранее определяют места измерения, допустимые уровни, порядок действий при их приближении или превышении. Универсального безопасного расстояния до дома или частоты вибропогружателя для всех грунтов нет: важны путь распространения колебаний и чувствительность конкретного сооружения.

Что должно подтвердить пробное погружение

Для ударной системы предварительная оценка погружаемости может включать волновой расчёт: он связывает молот, сваю и сопротивление грунта и помогает проверить напряжения и ожидаемый ход забивки. Пробные работы проверяют принятую технологию на площадке. Количество и расположение пробных свай назначают по изменчивости условий и программе проекта, а не по правилу «одной хватит всем».

Фиксируют фактические слои и глубину, режим оборудования, вертикальность, состояние сваи и время операций. Для молота записывают продвижение и количество ударов вместе с режимом или измеренной энергией; для вдавливания — зависимость усилия от глубины; для вибрации — параметры режима и темп погружения. При необходимости параллельно измеряют воздействие на соседние объекты. Без этих записей трудно отличить недостаток возможностей машины от локального препятствия.

Критерий завершения погружения задают до начала работ. Технический «отказ» при забивке — показатель продвижения при определённом режиме ударов; его не следует путать с любой остановкой на неизвестном валуне. Резкое уменьшение продвижения, перекос, повреждение головы или превышение контрольных уровней требуют остановки и проверки причины по согласованному порядку, а не автоматического повышения энергии.

Успешное достижение глубины ещё не является приёмкой фундамента. Максимальное усилие пресса или скорость вибрационного погружения сами по себе не равны расчётной несущей способности. Программу испытаний и способ подтверждения работы свай под нагрузкой определяет проектировщик; машинный журнал дополняет эту проверку.

Как сравнить предложения и подготовить запрос

Сначала сравнивают технически допустимые комплектации, затем сроки и полную стоимость работ. В цикл одной сваи входят подача, подъём, позиционирование, погружение, стыковка при необходимости и переход на следующую точку. Паспортная скорость погружения без этих операций не даёт количества готовых свай за смену. Отдельно учитывают перевозку, сборку, балласт, подготовку платформы, вспомогательный кран, испытания и сервис.

В Hydromarket можно начать с категорий сваебойного оборудования и вибропогружателей. В запросе просите подтвердить точную модификацию, рабочий комплект и параметры из документации. Результат подбора — согласованная связка «свая — способ — установка — платформа — контроль», которая проходит все обязательные проверки.

Технические источники

• FHWA GEC 12, Volume II: главы 12, 15, 17 — погружаемость, оборудование и критерии забивки.
• Junttan: принцип работы и регулировка гидравлического ударного молота.
• Junttan: волновой анализ системы погружения.
• GIKEN: реакция от установленных свай и начальное вдавливание.
• Sunward: заводские характеристики ZYJ260B-Ⅲ.
• Liebherr: распределение давления под гусеницами во время работы.

Источники проверены 20 октября 2026 года. Руководство FHWA использовано как техническое пояснение, а не как нормативное требование для Украины. Конкретные критерии и допустимые воздействия определяют в документации объекта.
