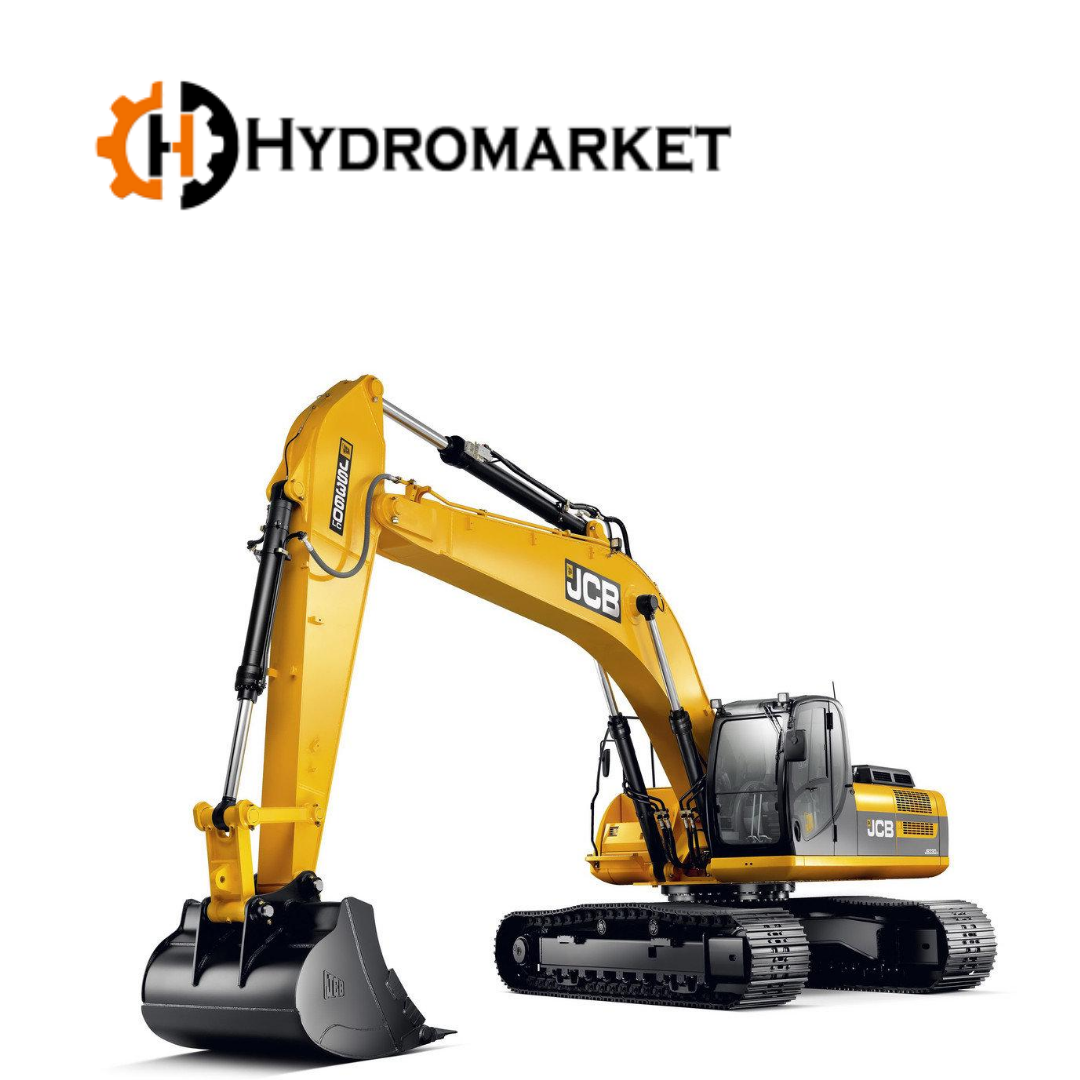

Робота гідравлічної системи екскаватора: як працює складний механізм

Функціонал екскаватора може бути істотно розширений за рахунок застосування різного навісного устаткування – ковшів, захоплень, выброрыхлителей, мульчерів, фрез, гідромолотів, трамбівок, гідроножиць і т. д. Приводом і органом управління навішеннями служить гідравлічна система машини. Вона з'єднує силову установку спецтехніки (двигун) з виконавчими органами, які запускаються завдяки частини відібраної сили обертання.
Гідросистема екскаватора є складною сукупністю агрегатів, що працюють з допомогою енергії рідинних потоків. Для виконання землерийних, землевпорядних та гірничо-добуваються робіт машини оснащуються особливої гідравлікою, проектування і монтаж якої варто доручити фахівцям.

<< Популярне: Доаталог екскаваторів

Гідравлічна система екскаватора та її особливості

Гідравліка сьогодні встановлюється на будь екскаваторної техніки, оскільки вона є ключовою системою, що забезпечує її функціонування. Кожен елемент її окремо і ціла система в зборі служить в першу чергу для відбору частині сили обертання у основного двигуна, перетворення її в енергію рідинних потоків і перенаправлення її виконавчим органам та навісного обладнання.

Гідравлічна система керування екскаваторами складається з цілого комплекту вузлів і агрегатів, в тому числі з:

  • здвоєною регульованою помпи з підсумувальні регулятором потужності;
  • клапанного блоку;
  • розподільної апаратури;
  • гідравлічного мотора;
  • гідроциліндра;
  • фільтруючих елементів;
  • колектора;
  • бака для робочої рідини;
  • гідроліній;
  • з'єднувачів, фітингів та кріплень.

Гідравлічний екскаватор може оснащуватися системою двох типів – динамічної або об'ємною. Перший варіант застосовується вкрай рідко через складної конструкції, низькою ремонтопридатності і великих габаритів агрегатів. Найчастіше в Україні спецтехніка обладнується об'ємної гідравлікою, ключову роль у якій відіграє тиск.
Об'ємний гідропривід має більш компактні габарити в порівнянні з динамічною системою, але швидкість переміщення рідкої середовища всередині неї досить мала. Для своєї роботи гідравліка об'ємного типу потребує обладнанні, здатну функціонувати при напорі до 350 МПа. Робочі камери гідравлічного насоса і двигуна поперемінно заповнюються гідравлічним маслом і витісняються звідти під високим напором.Гідравліка на екскаватор

Принцип роботи гідравлічної системи екскаватора

Присутній гідросистема на екскаваторі будь-якого виду. В Україні можна придбати спецмашини:

  • одноковшевые і многоковшеве;
  • баштовые;
  • драглайны;
  • ланцюгові;
  • роторні – компактні та звичайні;
  • фрезерні;
  • траншеекопательные.

Набір змінних наважок дозволяє перетворити техніку одного виду в інший і розширити її функціональні можливості за найкоротший час. Цим самим можна істотно збільшити попит на послуги екскаватора і прибуток власника машини.

Робота гідравлічної системи виглядає так:

  • приводний дизельний мотор крутить вал насосного гидроустройства, яке в свою чергу перетворює механічну енергію в гідравлічну;
  • рідка середовище, переміщаючись по трубопроводу, направляється до гідромоторів або циліндрів, надходить всередину них через клапана управління і перетворюється в енергію механічну або зворотно-поступальний хід;
  • робоча рідина, виконавши роботу, зливається в гідролінії, повертається в бак, потім подається в насос;
  • етапи повторюються на наступному циклі.

Для нормального функціонування екскаваторної гідросистеми важливо дотримати кілька умов. По-перше, доручити проектування і монтаж агрегатів професіоналам. Відхилення при установці можуть стати причиною некоректної роботи одного або декількох вузлів, всієї гідравліки і машини в цілому. Також можливі передчасний знос і підвищене споживання ресурсів, зниження продуктивності.
Другий момент – перевозити на місце роботи екскаватор тралом, а не своїм ходом. Третя умова – регулярно проводити техогляд строго за графіком, розробленим виробником, проводити технічне обслуговування і своєчасний ремонт, використовувати оригінальні запчастини та якісні ПММ. Четвертий момент – залучати до роботи тільки досвідчених фахівців – майстрів і операторів, дотримуватися рекомендації та інструкції щодо умов і режимів роботи.

Несправності гідросистеми екскаватора

Пристрій гідравлічного екскаватора складна і вкрай надійне, проте можливі різного роду поломки і несправності. Серйозний вихід з ладу зможе діагностувати і виправити тільки компетентний співробітник спеціалізованій СТО, найпростіші поломки оператор зможе визначити, використовуючи свої органи почуттів. До найбільш частих проблем, які можуть мати місце при експлуатації спецтехніки, відноситься наступне:

  • підтікання в місцях з'єднання рідкого середовища – можливо, зносилися ущільнюючі елементи, слабо затягнута різьблення з'єднувачів;
  • занадто гучна робота помпи – вірогідна кавітація, неспіввісність, знос муфт і редукторів;
  • спінювання гідрорідини в маслобаке – може, її рівень менше мінімуму або на всмоктуючому ділянці підсмоктується повітря;
  • шум при включенні клапанної апаратури – можливо, сталася розрегулювання, засмічення, поломка і знос елементів;
  • мала швидкість виконання операцій, недостатнє зусилля робочих елементів – ймовірно, що мають місце великі витоку рідкого середовища, знижена подача помпи, збиті настройки клапана запобігання;
  • перегрів компонентів гідравліки – насоса, циліндрів, мотора, розподільників, робочої рідини – може виникати з-за недостатньої кількості мастила в системі, засмічення фільтрів, сапуна, несправностей і зношування агрегатів.

Відповідність параметрів роботи гідравлічної системи екскаватора заводським нормам – запорука нормального функціонування машини і її тривалого терміну служби. Тому перед пошуком поломки варто перевірити і виміряти значення таких характеристик:

  • тиску рідини на вхідній лінії помпи;
  • температури робочого масла і ключових вузлів гідравліки;
  • стан робочої рідини (забруднення) і її кількість;
  • рівень шуму, наявність стукотів.

Для виявлення багатьох поломок в гідравліці екскаваторної техніки потрібен спеціальний інструмент: термопара, самописець, вимірювач шуму, перетворювач тиску, лічильник частинок, термометр або температурний датчик, секундомір, градуйований посудину. Набагато простіше і ефективніше самостійного пошуку несправностей буде звернення в сертифіковану СТО. А якщо екскаватор і його гідросистема знаходиться на гарантії, то самодіяльність і зовсім небажана.
