Класифікація гідравлічних двигунів і їх призначення

До категорії гідравлічних двигунів відносяться:

• гідромотори;
• гідроциліндри;
• гідротурбіни.

У свою чергу, за принципом дії дані двигуни поділяються на об'ємні і лопатеві (гідродинамічні). Об'ємні гідродвигуни виконують свої функції внаслідок наповнення робочих камер гідравлічної субстанцією і руху вытеснителей. Вони здатні здійснювати поступальні обертальні руху веденої ланки, при чому в гідроциліндрах ці рухи мають обмежений зворотно-поступальний або зворотно-поворотний характер, а обертальні рухи без яких-небудь обмежень здійснюють гідромотори. Такі двигуни використовуються в гідроприводах машин.
У двигунах іншої категорії тиск даної рідини на лопаті дозволяє утворюватися так званого тангенціального зусилля, яке йде до ротору (на прикладі гідромотора).



Популярне: гидрававлические двигуни

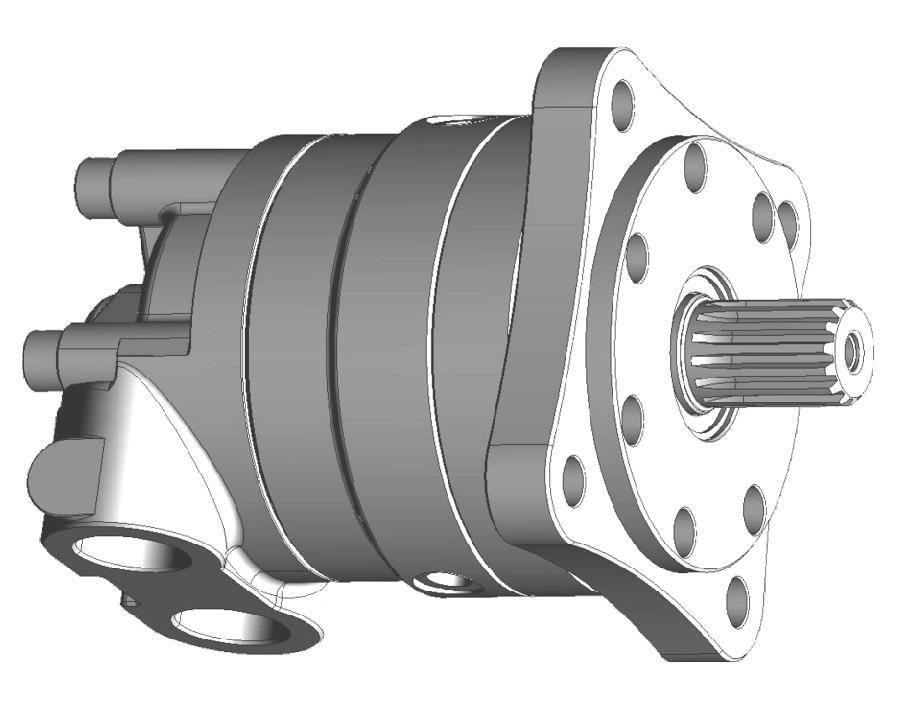

Гідравлічні мотори та їх різновиди

Гідромотори бувають:

• поршневими - робоча камера статична, а зворотно-поступальний дія здійснюється витискувачем;
• роторними - робочі камери рухаються, витискувач здійснює обертальний дію, яке інколи може поєднуватися із зворотно-поступальним, як в кулісних гідромоторів.

Кулісні гідродвигуни також мають відмінності згідно з формою вытеснителей - серед них розрізняють роторно-поршневі (аксіальні) і пластинчасті (радіальні). Найпоширеніші з зазначених типів - аксіальні. У них обертання вала здійснюється завдяки реактивного зусилля на похилій шайбі, виробленому від тиску гідравлічної рідини на поршень.

Гідравлічні циліндри

Серед гідроциліндрів розрізняють:

• силові - шток двигуна, який безпосередньо пов'язаний з поршнем, виконує щодо циліндра зворотно-поступальний дію по прямій лінії;
• моментні (квадратні) - зворотно-поворотний рух вала відбувається по відношенню до корпусу під кутом, меншим 360°.

Також гідравлічні циліндри розрізняють згідно напрямом рідинних потоків:

• гідроциліндри односторонньої дії - рух вала за рахунок рідинної середовища відбувається в одному напрямку, а повернення здійснюється завдяки впливу зовнішніх факторів (наприклад, пружини або сили тяжіння при вертикальному положенні циліндра);
• гідроциліндри двосторонньої дії - рух вала в протилежних один одному напрямках здійснюється під впливом гідравлічної рідини.

За будовою робочої камери гідроциліндри розрізняють як:

• плунжерні;
• поршневі.

Дані типи механізмів найпопулярніші. Їх відмінність полягає в тому, що поршневі двигуни можуть бути як одностороннім, так і двостороннім штоком, коли плунжерні мають лише одностороння дія, як і односторонній шток.
Існує класифікація гідроциліндрів за характером руху вихідної ланки:

1. одноступінчасті - до них відносяться поршневі й плунжерні гідроциліндри;
2. телескопічні (багатоступеневі) - складаються з декількох поршнів, що вставляються один в одного.

Варто більш детально розглянути останній варіант. У ньому поршні в процесі руху висуваються один за іншим. Даний тип двигуна дуже вигідний у тих випадках, коли при невеликих розмірах необхідно зробити максимально віддалене переміщення. При цьому швидкість руху штока поступово змінюється залежно від становища кожного поршня щодо загальної лінії.



Принцип роботи гідравлічних турбін

Принцип роботи гідротурбіни полягає в перетворенні кінетичної або потенційної енергії води в механічну. Гідротурбіни також називають водяними турбінами або ротаційними двигунами. Робоче колесо гідротурбіни (ротор) - основна діюча ланка механізму. Обсяг і інші розміри гідродвигуна даного типу обумовлені номінальним діаметром ротора. Вода в пристрої чинить тиск на лопаті, які розташовані по всій окружності ротора, що утворює рух. Такі двигуни використовують як привід для електрогенераторів на ГЕС.
Серед гідравлічних турбін також розрізняють певні типи з урахуванням умов передбачуваної роботи, де головним чином звертають увагу на енергетичні та кавітаційні показники, напір і максимальні значення ККД у відповідному діапазоні навантаження.

Відповідно до положення вала ротора серед гідравлічних турбін розрізняють:

• вертикальні;
• горизонтальні;
• похилі.

Згідно з принципом дії гідротурбіни бувають:

• реактивні;
• активні.

Відмінність двигунів полягає в різниці атмосферного тиску і тип підведення води. В активних вода, також має рівну атмосферний тиск як перед, так і за робочим колесом, подається до ротора через сопла, а в реактивних - завдяки напрямного апарату, при цьому тиск перед ротором вище атмосферного, а за ним може бути як вище, так і нижче.

Кожен із зазначених видів має свої підвиди.

Реактивні гідротурбіни

Враховуючи напрям потоку в роторі, реактивні гідравлічні турбіни ділять на:

• осьові;
• радіально-осьові.

Згідно типом регулювання потужності дані двигуни підрозділяють на гідротурбіни:

• одинарного регулювання - мають направляючий апарат з поворотними лопатями, через який здійснюється підведення води до ротора, а сам процес регулювання роботи двигуна відбувається через зміну кута цих лопатей, або ж самі лопаті, здатні обертатися навколо своєї осі (лопастнорегулируемые);
• подвійного регулювання - мають як направляючий апарат, так і ротор з поворотними лопатями.

Активні гідротурбіни

Даний тип гідродвигунів в основному ковшового типу і розраховані на тиск понад 500-600 м. Вони бувають:

• парціальними - вода подається струминно через одне або кілька сопел, у зв'язку з чим в роботі відповідне число лопатей;
• непарциальными - вода йде однієї струменем по всій окружності, в результаті чого задіяні всі лопатки ротора.

У активних гідротурбін немає отсасывающих труб і спіральних камер, а регулюють витрата спеціальні механізми з голками в соплах, які змінюють площа вихідного перерізу завдяки своєму переміщенню. У великих двигунів цей процес автоматизовано.
