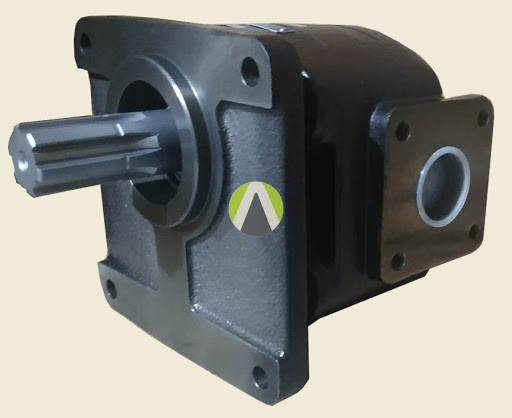

Особенности гидронасосов НШ

Эти и многие другие навесы можно устанавливать на любые машины, оснащенные гидравлической системой, превращая их в универсальную технику, которой найдется применение при выполнении разных работ. Но обеспечить работу гидросистемы можно только тогда, когда давление рабочего тела (масла) будет соответствовать техническим характеристикам исполнительного механизма. Решение этой задачи и возлагается на гидравлический насос.

Шестеренчатые гидравлические насосы: все, что надо знать об этом оборудовании

Наибольшее распространение в спецтехнике, используемой в строительных, сельскохозяйственных, дорожно-ремонтных, лесозаготовительных работах, коммунальном хозяйстве, промышленности получили модели шестеренчатого типа (НШ). Они отличаются простотой конструкции, стабильностью и надежностью работы, нетребовательностью к обслуживанию и качеству используемого масла, ремонтнопригодностью. Данное оборудование преобразовывает механическую энергию, которая подается на их привод от мотора транспортного средства в гидравлическую (энергию сжатого жидкостного потока). Некоторые гидронасосы НШ могут работать и в обратном направлении, выполняя роль гидромоторов. В этом случае они будут преобразовывать гидравлическую энергию в механическую.

Познакомимся с особенностями шестеренчатых насосов более подробно.

Конструктивное решение

Конструктивно гидравлические насосы шестеренчатого типа состоят из следующих элементов:

• ведомой и ведущей шестерни, находящихся в прямом зацеплении друг с другом;
• втулок, пластин, сальников;
• уплотнительных элементов, исключающих утечки рабочей жидкости через зазоры;
• пружинящих элементов, обеспечивающих плотную фиксацию рабочих органов;
• патрубков на линии всасывания и нагнетания, через которые подается и отводится гидравлическое масло;
• распределителя, корректирующего направление жидкостного потока.

Все это помещено в надежный металлический корпус с крышкой, плотно фиксирующейся при помощи болтового соединения.

Несмотря на свою кажущуюся простоту конструкции, гидронасосы НШ одни из самых надежных и долговечных на сегодня. Они прослужат годы, не требуя ремонта и замены.

Классификация насосов НШ

Высокая востребованность и широкая сфера применения шестеренчатых насосов поспособствовала созданию различных модификаций данных агрегатов. И сегодня под названием гидронасосы НШ представлены модели, которые отличаются между собой:

1. Характером зацепления рабочих шестерней: внутреннее и внешнее. Модели из первой группы отличаются более компактными габаритами, невысокой пульсацией гидравлического масла и низкой шумностью рабочего процесса. Но ввиду более сложного конструктивного решения, их стоимости выше, чем гидронасосов НШ с внешним зацеплением шестерней. Преимущественно работают в диапазоне давления на линии нагнетания 7-14 МПа. Если требуются более высокие показатели, то выбор стоит сделать в пользу моделей с внешним зацеплением шестерней. Они более простые конструктивно, наиболее дешевые и могут работать в комплексе с высокооборотными моторами.
2. Числом ступеней сжатия: одно- и многоступенчатые. Первые обеспечивают не очень высокое выходное давление и преимущественно используются в ненагруженных работах. Если требуется обеспечить более высокие выходные параметры, выбор делают в пользу многоступенчатых моделей. Они могут быть представлены как в одном корпусе, так и в нескольких, последовательно соединенных между собой.
3. Формой зубьев шестерней: косозубые, прямозубые, шевронные. От их формы зависит то, какой будет площадь контакта ведущей и ведомой шестеренок. Прямозубые ввиду минимального сцепления обеспечивают невысокие крутящие моменты. У косозубых площадь контакта выше, а значит и усилие больше без рывков и повышенной шумности. Особенность шевронных моделей – дисковое соединение, при котором осевые силы направляются в противоположные стороны. Благодаря этому снижается несущая нагрузка на вал.
4. Количеством одновременно вращающихся роторов: двух- и многороторные. В двухроторных предусмотрена одна пара рабочих шестерней. У многороторных таких рабочих пар будет несколько.
5. Рабочим объемом. Здесь выделяют пять 5 групп агрегатов, от нулевой и четвертой. Так, гидронасосы НШ из группы 0 будут иметь объем рабочей камеры в пределах 0,25-2,3 см³. Соответственно группы 1 – 1,0-9,8 см³, группы 2 – 4,5-36 см³, группы 3 – 20-87 см³ и группы 4 – 60-150 см³. Эти цифры указываются в маркировке гидравлических шестеренчатых насосов.

Также оборудование классифицируется и по направлению вращения ротора (правого, левого, реверсивные), по возможности регулирования (регулируемые и нерегулируемые). Также они могут быть разгруженными, наразгруженными и с автоматической регулировкой торцевых зазоров. Все эти моменты обязательно следует учитывать при выборе гидронасосов НШ.

Отличительные особенности шестеренчатых насосов

Всем шестеренчатым насосам, вне зависимости от особенностей их конструкции, присущи следующие характерные признаки:

• наличие трех основных рабочих элементов: неподвижный статор, вращающийся ротор, замыкатель;
• камеры всасывания и нагнетания разведены и изолированы друг от друга благодаря плотному и одновременному замыканию основных рабочих элементов;
• подача рабочего тела обеспечивается благодаря накоплению требуемого объема на линии всасывания с его последующим отсеканием замыкателем: получается защемленный объем;
• рабочий поток в полости всасывания и нагнетания распределяется щелевым способом, что исключает необходимость включения в конструкцию гидронасоса НШ клапанов, золотников, кранов;
• во всех замыкателях предусмотрена только одна степень свободы;
• пульсирующая подача рабочего тела, отсутствие равномерности течения жидкостного потока;
• уровень подачи насоса зависит от размеров рабочих органов и полости, а не от прикладываемой нагрузки.

Эти особенности присущи не только шестеренчатым насосам, но и другим агрегатам объемного принципа действия.

Как видите, гидравлические шестеренчатые насосы – одна из наиболее масштабных категорий оборудования. К их выбору стоит подходить очень ответственно и разносторонне, принимая во внимание такие параметры, как номинальное давление, подача, ресурс. Не рекомендуется превышать допустимые нагрузки в процессе эксплуатации оборудования, иначе оно может быстро выйти из строя, требуя дорогостоящего ремонта или замены на новое.

Получить помощь в выборе и купить качественные гидронасосы НШ с сертификатами и гарантиями по лучшим ценам в Украине можно в кампании «Hydromarket». Широкий ассортимент агрегатов от ведущих мировых брендов и разумная стоимость позволят подобрать оборудование, которое идеально подойдет под особенности предстоящих работ, прослужит долго и надежно.
