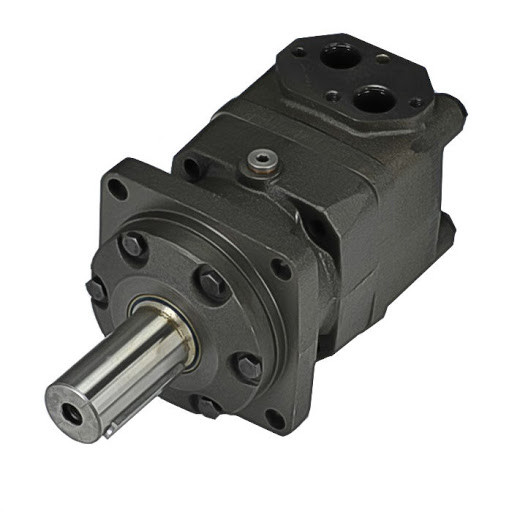

Пристрій героторных гідравлічних моторів

Героторні гідромотори — являють собою поліпшений тип шестерних гідравлічних пристроїв, які відносяться до агрегатів внутрішнього зачеплення. Сам пристрій героторного гідравлічного двигуна за своїми експлуатаційними і технічними показниками є більш продуктивним і універсальним устаткуванням, ніж радіально-поршневі гідравлічні мотори. Героторный агрегат здатний розвивати високі показники робочого і стартового крутного моменту. Крім того, пристрій забезпечує стабільну частоту обертання вихідного валу.

Гідравлічні героторні двигуни — це пристрої, які володіють високим крутним моментом, завдяки своїм конструкційним особливостям і невеликим розмірам активно застосовуються в різній спеціалізованої техніки:

  • дорожньо-будівельної,
  • гірничодобувної,
  • сільськогосподарської,
  • промислової і комунальної спецтехніки.



Конструкція героторных моторів

Конструкція героторного гідродвигуна дозволяє застосовувати даний тип гідрообладнання практично в будь гідравлічній системі і включає в себе такі комплектуючі:

  • корпус;
  • вихідний вал;
  • розподіляє елемент (розподільник). Розподільні елементи можуть бути як клапанні, які забезпечують повну відсутність витоків, так і золотникові;
  • гойдає вузол (або як його ще називають героторная пара);
  • карданний вал.

Гойдає вузол (або героторная пара) - являє собою союз двох шестернею (внутрішня та зовнішня), одна з яких, зовнішня, є нерухомим елементом. Зовнішня нерухома шестерня оснащена всередині зубами, якими власне і зачіпляється за зуби (розташованих зовні шестерні) внутрішній рухомий шестерні. Шестерня рухлива з'єднана з вихідним валом, в той час як нерухома — з'єднана з корпусом гідравлічного обладнання. Для плавної роботи героторного механізму шестерні оснащені різною кількістю зубів (різниця в один зуб).



Героторні гідродвигуни —принцип і особливості роботи

Завдяки компактним габаритам і відносно невеликій вазі, даний тип гідравлічного обладнання часто встановлюю в приводах функціональних елементів спеціалізованої техніки. Наявність героторного агрегату у спецмашині дозволяє виконувати прямий привід різноманітних виконавчих механізмів (косарок, мульчерів, дробарок, фрез та інших навісних пристроїв). Завдяки високому крутному моменту і стабільній частоті обертання можна приводити в дію виконавчі механізми без участі редуктора.

Принцип роботи, героторного гідравлічного мотора ґрунтується на обертання однієї рухомої шестерні (іменується ротором), яка розміщена всередині нерухомого елементу качає вузла (шестерні), в процесі чого створюється крутний момент. Крутний момент утворюється від впливу рідинної середовища на зуби рухомого елемента героторной пари. Героторный мотор часто називають орбітальним, так як ротор обертається по коловій лінії нерухомого елементу качає вузла (шестерні). Обертання качає вузла може бути виконано як в одну сторону, так і в зворотньому напрямку. Завдяки чому пристрій відносять ще й до реверсивного типу обладнання.

Существуют модели гидромоторов, которые на неподвижной шестерни вместо зубьев умеют ролики. От сюда и их название — героллерные гидравлические моторы. Их зачастую устанавливают на спецтехнику, которая активно задействована в условиях высоких нагрузок и высокой влажности (горнодобывающая, тракторная техника и пр.). Героллерные агрегаты, в отличие от героторных устройств, могут обеспечить более эффективную работу. Кроме того, плохая вязкость рабочей жидкости и частая смена направления практически никак не влияет на производительность героллерного двигателя.



Героторные гидравлические моторы — преимущества применения

Как уже было выше упомянуто, устройство героторного мотора может обеспечить прямой привод исполнительных механизмов. Кроме того, оборудование обладает:

  • высокими показателями производительности (КПД);
  • плавной работой качающего узла;
  • долгим сроком службы, даже в крайне сложных условиях;
  • высокими и стабильными показателями крутящего момента (постоянного и стартового);
  • высокой прочностью и стойкостью в условиях высоких нагрузок;
  • универсальностью, так как могут устанавливаться практически в любой гидравлической системе (как в закрытых, так и в открытых схемах);
  • высокими показателями энергоемкости;
  • в отличие от аксиально-поршневых устройств, имеют рабочий объем — больше;
  • относительно небольшим весом и компактными габаритами.

На долгую работоспособность оборудования в особенности влияет правильность подбора гидравлического мотора (совместимость с гидросистемой), техническое обслуживание и эксплуатация агрегата. А именно используют ли агрегат согласно рекомендациям производителя.

Так как правильность подбора героторного мотора напрямую влияет на производительность и длительность срока его эксплуатации, рекомендуется приобретать устройство героторного гидравлического мотора с учетом:

  • его технических характеристик (частоты вращения, максимального допустимого и рабочего давления, показателей рабочего объема, показателей крутящего момента);
  • условий эксплуатации и степени нагрузки;
  • совместимости со специализированной техникой (маркой и моделью спецмашины, и ее техническими характеристиками) и её гидравлической системой.
