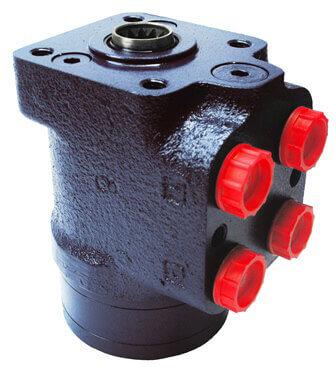

Насоси-дозатори для тракторів: принцип роботи і технічні характеристики
Велика кількість самохідної спеціалізованої техніки і звичайно ж не без винятку трактор оснащені ГОРУ (гидрообъемным рульове управління), що в свою чергу дозволяє без застосування значної фізичної зусилля управляти напрямними колесами спеціалізованої машини. Наявність ГОРУ дозволяє здійснювати контроль і управління кермом трактора або будь-якої іншої спецтехніки з такою легкістю, як якщо б просто крутити колесо перевернутого велосипеда. Одним з ключових елементів цієї системи є пристрій насоса-дозатора, конструкція якого, незалежно від компанії-виробника залишається незмінною. Як правило, пристрій насос-дозатор складається з:
- качає сайту. Качающей вузол може бути героторного (планетарного) або аксіально-поршневого типу;
- розподільного блоку золотникового типу. Завдяки тому, що пристрій золотника може повертатися в сторони, власне, і здійснюється процес управління потоків робочої рідинної середовища;
- вала (пов'язаного з пристроєм золотника);
- камер зливу і напору;
- блоків клапанів. Блок клапанів складається з запобіжного, протиударного, робочого, зворотних і противовакуумных клапанів, кожен з яких має своє призначення;
- захисного кожуха (корпусу).
Запобіжні клапани, як правило, служать для захисту від витоків рідинної середовища в момент падіння тиску в пристрої. Що ж стосується протиударних і противовакумных клапанних елементів, то вони відповідають та запобігання кавітації та гідравлічних ударів при русі спеціалізованої техніки.
Тепер знаючи конструкцію агрегату, можна розглянути і принцип роботи пристрою насоса-дозатора для трактора. Отже, коли кермо нерухомий і дивиться прямо, тоді і сам золотник знаходиться в нейтральному положенні. Але, варто лише повернути кермо в потрібну сторону відповідно повертається і золотник, тим самим сприяючи подальшому проходженню рідинної середовища в пристрій гідравлічного циліндра, яка в свою чергу подається порційно качати вузлом насос-дозатора. Порція пропорційно залежна від повороту керма.
Технічні показники насос-дозатора та інші аспекти вибору
Виконати правильний монтаж та підбір такого гідравлічного обладнання як насос-дозатор означає - забезпечити довгої і високоефективної роботою гидрообъемного рульового керування трактора. Неправильно підібране пристрій може працювати некоректно, так спричинити за собою появі несправностей в системі ГОРУ тракторної техніки. Саме тому краще всього довірити підбір та встановлення гідроагрегату професіоналам, які, як правило, володіють достатньою кількістю досвіду і знань, і звісно ж необхідним інструментом.
ГОРУ в свою чергу являє собою насправді досить-таки складну систему, конструкція якої включає ряд таких елементів, як:
- перехідний пристрій під гідронасос;
- пристрій насоса-дозатора;
- посилену рульову тягу і шланги високого тиску;
- гідравлічні циліндри (лівий і правий) з певним набором пальцем і кріплення (кронштейнів);
- крана блокування і двох важелів.
Найчастіше вибір насоса-дозатора здійснюється з урахуванням технічних показників гідроагрегату, його конструктивних особливостей, що в свою чергу визначає сумісність пристрою з системою ГОРУ спеціалізованої машини. До основних технічних характеристик дозуючого гідронасоса, як правило, відносять:
- показники робочого об'єму (об'ємна подача в основному варіюються від 0,8 до 6 куб. м/об.);
- показники номінальної тонкості фільтрації і кінематичної в'язкості, температурний діапазон і звичайно ж клас частоти робочої рідинної середовища (мінеральної олії);
- показники граничного тиску запобіжних і протиударних клапанів;
- габарити і показники ваги гідроагрегату;
- номінальний витрата;
- показники номінального тиску.
ТОП 5 основних поломок дозуючих гідронасосів
Необхідність придбання нового дозуючого пристрою найчастіше встає з-за недостатньо якісного і очищеного мінерального масла, через недотримання рекомендацій з експлуатації і технічного обслуговування гідроагрегату, в результаті чого пристрій зношується і приходить в неремонтопригодное стан.
Але, є і ряд несправностей, які якщо вчасно виявити - то можна і полагодити, відбувшись тільки переляком. Розглянемо ТОП 5 найпоширеніших поломок гідравлічного насоса-дозатора і ознаки, за якими їх можна визначити:
- При повороті керма спостерігається невідповідність повороту коліс спеціалізованої техніки. Таке явище можна спостерігати коли при монтажі насос-дозатора були неправильно підключені висновки від насоса до пристроїв гідроциліндрів, одним словом були переплутані правий і лівий виведення з-за чого подача гідравлічної рідини здійснюється не на той гідравлічний циліндр.
- Если руль начинает самопроизвольно вращаться в разные стороны, то этот признак свидетельствует о неисправности золотника. Неисправность заключается в том, что золотник не может вернуться и зафиксироваться в нейтральном положении, что в свою очередь влечет за собой непрерывную работу то одного, то второго гидравлического цилиндра.
- Неустойчивость переднего моста может свидетельствовать о том, что возможно сместилась ось поворотного вала или же о том, что в узлах дозаторного насоса образовались зазоры.
- Потеря легкости управления. Если невозможно осуществить поворот руля без применения физической силы, то тогда это может свидетельствовать о наличие воздуха в гидросистеме или же о том, что внутри насоса-дозатора находится недостаточное количество рабочей жидкостной среды.
- Наличие слабого упора или полное его отсутствие - является явным признаком износа уплотнителей в устройствах гидроцилиндров. Кроме того, слабый упор может быть и когда в дозаторном насосе наблюдается низкий уровень минерального масла.
Важливо: краще не намагатися усунути поломки гідроагрегату самостійно, а довірити цю справу фахівцеві, який зможе не тільки точно визначити поломку, але і вирішити її без згубних наслідків як для самого пристрою, так і для всієї системи рульового управління тракторної техніки.
