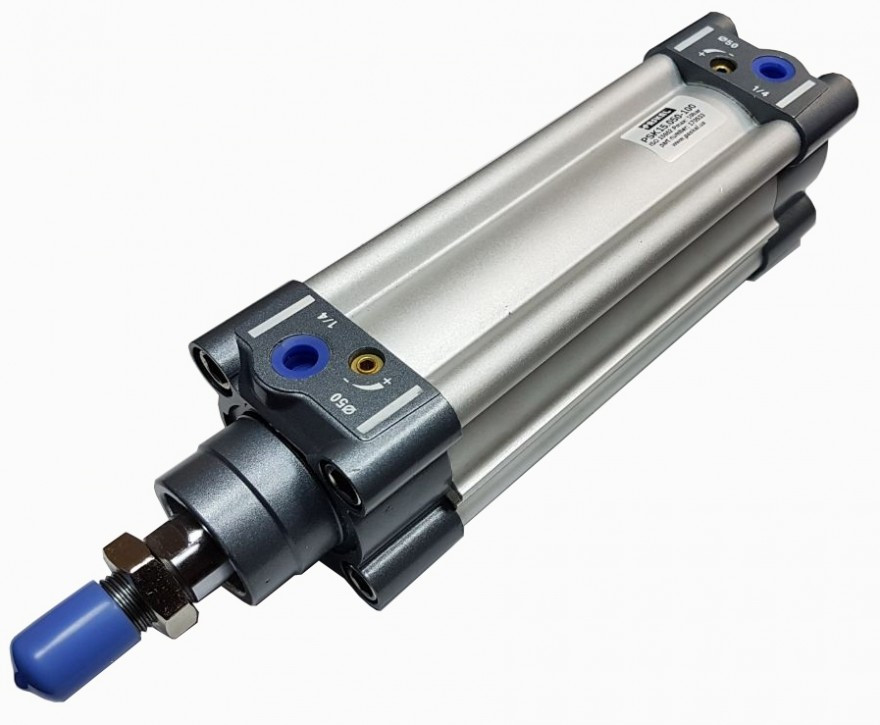

Пристрій пневмоцилиндра

Пневматичні циліндри - обладнання, призначене для перетворення енергії стисненого повітря в механічне лінійне переміщення, найчастіше, в рух штока поршня. Моделі з такими робочими елементами, як мембрана або лопатка, на практиці використовуються дуже рідко і випускаються промисловістю в обмеженій кількості. Тому більш детально зупинимося на найбільш поширеному варіанті - поршневому пневмоцилиндре. Устаткування з даної категорії широко використовується в багатьох промислових галузях: машинобудування, металообробка, верстатобудування, ливарні підприємства та ін.

Основні різновиди пневмоцилиндров і їх конструктивне рішення

Перш, ніж розбиратися з тим, як влаштований пневматичний циліндр, необхідно познайомиться з основними різновидами даного обладнання. Всі моделі, представлені в даній категорії, поділяються на 2 групи:

1. Односторонньої дії. В такому обладнанні під дією стисненого потоку повітря робочий орган переміщається тільки в одному напрямку - туди, куди подається повітря. У його конструкції передбачена пружина, яка буде повертати поршень назад, коли він досягне кінцевої точки. В деякий моделях повернення робочого органу здійснюється за допомогою сил інерції. Після здійснення роботи в односторонніх пневмоциліндрах повітря скидається в атмосферу.

2. Двосторонньої дії. Переміщенням робочого органу в такому обладнанні повністю управляє потік стисненого повітря. Він переміщує поршень і в прямому, і в зворотному напрямку. Тобто за один хід відбувається два робочих циклу. Але при цьому максимальне зусилля буде тільки під час прямого ходу. При зворотному воно істотно знижується, адже повітря вже втратить частину своєї енергії.

Передбачена додаткова класифікація обладнання в кожній з груп.

 Різновиди пневмоцилиндров односторонньої дії

У цій категорії представлені пневматичні циліндри:

1. З пружиною. У конструкції таких моделей передбачена пружина стиснення або розтягування. Вона може розташовуватися в порожнині штока або поршня, в залежності від конструктивного рішення. В її обов'язки входить забезпечення повернення робочого органу у вихідне положення. Пружина кілька знижує зусилля прямого ходу, що розвивається поршнем. Цей момент в обов'язковому порядку враховується при виборі технічних характеристик обладнання.

2. Плунжерні. Тут в якості робочого органу використовується такий собі різновид поршня - плунжер. Саме на нього і впливає стиснене повітря. Зусилля, що розвивається обладнанням, безпосередньо залежить від діаметру плунжера. Чим більше він, тим більше зусилля буде отримано на виході при однакових інших умовах. Велика частина пневмоцілідров з цієї категорії, оснащується зовнішнім упором, що обмежує хід плунжера. Назад робочий орган повертається під дією зовнішніх сил.

3. Телескопічні. Складаються конструктивно з декількох секцій, які висуваються послідовно, у міру переміщення потоків робочого тіла. Кожен наступний циліндр буде меншого діаметру, ніж попередній. Але вихідна зусилля при цьому буде досить великим. Назад робочі органи повертаються завдяки впливу зовнішніх сил.

Створити дуже високе зусилля на виході можна шляхом послідовної установки декількох окремих циліндрів. Вони забезпечать поступово збільшення тиск в системі.

 Різновиди пневмоцилиндров двостороннього дії

виділяють:

· Пневмоциліндри з одностороннім штоком. На практиці найбільше застосування одержало обладнання саме з цієї області. Цьому посприяла простота конструкції, універсальність використання, компактні габарити, можливість індивідуального регулювання як прямого, так і зворотного ходу. Тут максимальне зусилля робоче тіло здійснює в разі прямого ходу, а при зворотному - дещо менше. Відрізняються і швидкості переміщення поршня.

· Пневмоциліндри з двостороннім штоком. Вибір на його користь роблять в тому випадку, якщо необхідно, щоб обсяги робочих порожнин на прямому і зворотному ходу були однакові, щоб поршень переміщався в обох напрямках з однаковою швидкістю і створював при цьому рівні зусилля. У цій категорії представлені моделі із закріпленою гільзою або штоком.

· Телескопічні пневмоциліндри. Влаштовані за аналогією з такими моделями односторонньої дії. Завдяки такій конструкції вдалося досягти досить великої довжини ходу: в 10 разів перевищує діаметр штока. Повітря в робочі порожнини подається через отвори, виконані в самому штоку.

Щоб личити підходящий варіант пневматичного циліндра, необхідно оцінити експлуатаційні характеристики і зіставити їх з технічними параметрами устаткування, умовами застосування.

Як влаштований пневматичний циліндр

Конструкція пневмоцилиндра багато в чому залежить від його різновиду. Розглянемо будову найбільш популярного і затребуваного на ринку варіанти - двосторонньої моделі з одностороннім штоком. Він складається з наступних вузлів:

· Шток: елемент робочої групи, з'єднаний з поршнем, що передає зусилля і переміщення від поршня до об'єкта, на який здійснюється вплив;

· Поршень: рухливий елемент робочої групи, що розділяє робочі камери на дві окремі порожнини;

· Напрямна втулка: виступає в якості опори штока, виготовляється з антифрикційного матеріалу (мінімізує тертя);

· Гільза: камера циліндричної форми, всередині якої переміщується робочий орган;

· Поршневі кільця: також виконується з антифрикційного матеріалу, запобігає просочування повітря з однієї частини робочої камери в іншу (додаткове ущільнення забезпечують поршневі манжети);

· Зйомне кільце: затримує забруднення, запобігаючи їх попаданню в систему;

· Штокові манжети: відповідає за герметичність камери штока;

· Гумові ущільнення кільцевої форми: забезпечує герметизацію порожнин штока і поршня, а також встановлюються в канавках, передбачених в кришці з метою ущільнення гільзи і кришок.

· Кришки: формують робочі камери (одна замикає порожнину поршня, а друга - порожнину циліндра), мають спеціальні канавки для установки ущільнень і отвори, через які буде подаватися і відводитися повітряний потік;

· Гайки: призначається для закріплення поршня на штоку, з'єднання кришки і гільзи.
