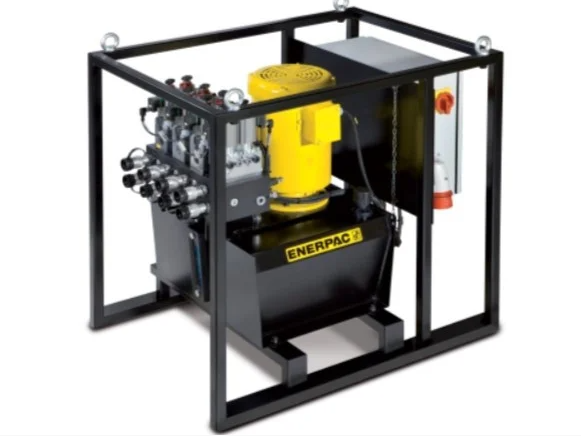

Принцип роботи та характеристики електронасоса
Насоси знайшли широке в різних галузях життєдіяльності людини. Їх повсюдно використовують у побуті, на будівельних майданчиках, нафтогазової, лісопереробній промисловості. Часто ними комплектуються виробничі верстати. Основна відмінність між насосами полягає в їх приводі. І тут існує кілька варіантів: ручні, гідравлічні, бензинові, дизельні, електричні. Саме останні отримали найбільше застосування на практиці завдяки економічності споживання енергоресурсів, високої стабільності роботи. Для їх функціонування потрібно лише підключення до мережі електроживлення. Познайомимося з цими агрегатами більш детально, розглянемо їх принцип дії, основні характеристики, які слід враховувати в процесі вибору.
Як працює насос з електроприводом
На сучасному ринку насоси представлені в дуже широкому асортименті різновидів. Але у всіх них конструктивне рішення і принцип роботи досить схожий. Обладнання складається з двох ізольованих камер (всмоктування і нагнітання), між якими розташована робоча порожнину. В камері створюється розріджений стан, в результаті чого починається підсос робочого тіла з лінії всмоктування. Далі, проходячи через робочу порожнину, рідина підвищує свій тиск і надходить у камеру нагнітання, а далі – на вихід з насоса. В дію робочих органів агрегату наводяться зовнішнім електродвигуном. Залежно від особливостей моделі він може підключатися до мережі живлення на 220 або 380 Ст.
Але, все ж, у конструктивному вирішенні насосів є вагома відмінність. І полягає воно в особливості конфігурації камери і різновидах робочих органів. Так, виходячи з цього критерію виділяють понад 20 різновидів насосів, але на практиці найбільше поширення отримали 4 види:
- Шестеренні.
- Аксіально-поршневі.
- Радіально-поршневі.
- Пластинчасті.
Розглянемо більш докладно кожну з різновидів.
Шестеренні гідронасоси
Одні з найбільш простих і надійних насосів. В них робоча порожнина утворюється в результаті контакту двох шестірнею: ведучої і веденої. Вони знаходяться в зачепленні один з одним. Ведуча закріплюється на валу, до другого кінця якого підключається електродвигун, приводячи її в рух. Зачеплення шестерень може бути внутрішнім або зовнішнім, в залежності від конструкції. Від цього залежить обсяг захватываемой рідини.
Шестеренні насоси можуть працювати на низьких оборотах, а їх коефіцієнт корисної дії рідко перевищує 80%. Несприйнятливі до якості масла, відрізняються компактністю габаритів, високою ремонтнопригодностью, можуть стабільно функціонувати в умовах підвищеної запиленості, температурних перепадів. Найбільше застосування отримали в системах подачі мастильних складів, перекачування рідкого робочого середовища.
Аксіально-поршневі гідравлічні насоси
В якості робочого органу тут може використовуватися як поршень, так і плунжер або діафрагма. Вони здійснюють зворотно-поступальні рухи в рамках циліндра, переміщаючи робочу рідину з лінії всмоктування в камеру нагнітання. Такі електронасоси отримали дуже широке застосування в різних галузях завдяки своїм вагомим переваг перед аналогами. Вони можуть видавати на виході тиск аж до 32 МПа, відрізняються стабільністю при експлуатації в регіонах з температурою повітря аж до 50 0С, мають ККД до 95-98% і можуть працювати з частотою до 5000 оборотів в хвилину.
Така широка затребуваність посприяла розширенню модельного ряду електронасосів. Сьогодні на ринку існують агрегати, які за один оборот приводного вала можуть здійснювати один чи два робочих циклу. Також виділяють одно-, двох - і багатоциліндрові, тихохідні, среднебыстроходные, швидкохідні моделі. Але слід розуміти, що підвищена складність конструктивного рішення накладає свої обмеження на ремонтопридатність агрегатів (вимагають професійного втручання) і робить їх більш дорогими в порівнянні з шестеренчатыми аналогами.
<< Аксіально-поршневі гідравлічні насоси
Радіально-поршневі насоси
За своїм конструктивним рішенням схожі з аксіально-поршневими, але відмінність у просторовому розташуванні валів один щодо одного. Вони можуть працювати при тиску аж до 40 МПа, що робить їх оптимальними для експлуатації в високонавантажених режимах. Виділяють роторні моделі та агрегати з ексцентричним валом. У перших, поршнева група встановлена в роторі. Між собою поршні стикуються через отвори, перепуская робочу рідину з однієї камери в іншу. А ось поршнева група радіально-поршневих насосів в ексцентричним валом розміщена в статорі. При цьому робочі потоки переміщуються через клапана.
Такі моделі відрізняються підвищеною надійністю як самого корпусу, так і робочих компонентів. Але габарити їх досить значні, так само як і вага. І це обов'язково слід враховувати в процесі вибору.
Пластинчасті гідравлічні насоси
Такі електронасоси відносять до агрегатів роторно-поступальної дії. Роль робочого органу в них покладається на пластини (шибери). Переважно застосовується для перекачування рідин, забезпечення роботи верстатів та іншого промислового, будівельного, фармацевтичного обладнання. Можуть бути одно - і багато, регульованими і нерегульованими, одинарними і подвійними.
Серед переваг таких агрегатів виділяють мінімальне споживання енергоресурсів, високу продуктивність, безшумність, надійність і тривалість служби. Вони можуть працювати в реверсному режимі, відрізняються невимогливістю до складу робочого тіла, технічного обслуговування.
Робочі характеристики гідравлічних електронасосів
До особливо важливим технічним характеристикам, що вимагають уваги при виборі електронасоса відносять:
- об'єм камери: визначає кількість рідини, яка може бути витіснене робочими органами агрегату за один робочий цикл;
- робочий тиск: вказує на тиск на лінії нагнітання, визначає напір, створюваний агрегатом;
- об'єм резервуара для зберігання необхідної кількості гідравлічного масла;
- робоча напруга: вказує на те, до якої мережі можна підключати, 380 або 220 В.
Также важно обратить внимание на материал корпуса насоса, особенно если он будет эксплуатироваться в достаточно интенсивном режиме. К важным критериям выбора также стоит отнести и производителя. Только продукция от надежных и проверенных временем брендов способна прослужить долгое время, сохраняя свои изначальные технические характеристики, без поломок и непредвиденных выходов из строя, требуя минимального обслуживания.
Компания «Hydromarket» предлагает лучшие электронасосы от ведущих мировых брендов по ценам, которые окажутся доступными и оптовым, и розничным покупателям. Все агрегаты новые, имеют сертификаты соответствия, что, при соблюдении элементарных рекомендаций по эксплуатации гарантирует длительную и стабильную службу. Обращайтесь к менеджерам компании, чтобы узнать все особенности сотрудничества и получить компетентные консультации и помощь в выборе подходящего электронасоса.
