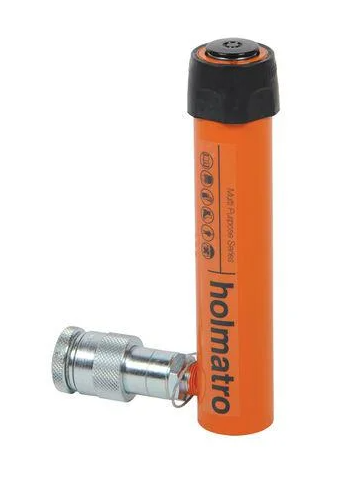

Гідроциліндри односторонньої дії: особливості

Гідравлічний циліндр являє собою двигун об'ємного принципу дії, який здійснює зворотно-поступальні рухи. За своїм конструктивним рішенням та принципом дії досить схожий з пневмоцилиндрами, але відрізняється робочої середовищем. Тут використовується не повітря, а рідина, переважно гідравлічне масло. Вони встановлюються на вантажні автомобілі, техніку спеціального призначення, промислове обладнання з метою передачі енергії робочого тіла виконавчим механізмам для здійснення ними роботи.

На практиці широке застосування отримали в землерийних, будівельних, дорожньо-будівельних машинах, підйомно-транспортної техніки, металоріжучих, кузнечнопрессовых верстатах та ін. Управляє рухом робочого органу гідравлічний розподільник. Саме він спрямовує потоки рідкого робочого середовища в потрібне русло. Але, як і будь-які інші механізми, що входять в гідравлічну систему, гідроциліндри піддаються підвищеним навантаженням в процесі експлуатації. Тому до їх вибору підходять дуже усвідомлено і комплексно, віддаючи перевагу продукції кращих брендів, яка буде відрізнятися надійної, стабільної і тривалої службою.

За своїм конструктивним рішенням гідроциліндри можуть бути односторонньої і двосторонньої принципу дії. Якщо потрібне переміщення навантаження тільки в одному напрямку доцільно зупинити вибір на моделях з першої категорії. Таке рішення буде оптимальним і за ціною, і на функціональності і надійності. Ось на гідроциліндрах односторонньої дії і зупинимося більш докладно.



Як влаштований гідроциліндр односторонньої дії

Гідравлічний циліндр односторонньої дії призначений для передачі енергії від гідронасоса до виконавчого механізму. При цьому створюється зусилля тільки в одному, прямому напрямку. Повернення в початкове положення здійснюється або за допомогою поворотної пружини, або завдяки силі тяжіння піднятого вантажу, приводного механізму. Якщо таке обладнання встановити на самоскид, то поворотний хід робочий орган буде здійснювати під вагою самого кузова.

Конструктивно гідроциліндри односторонньої принципу дії складаються з:

  • робочого органу: плунжера або поршня (залежить від особливостей обладнання);
  • корпусу (гільзи), всередині якого робочий орган буде здійснювати зворотно-поступальні руху;
  • шток: на ньому з одного боку закріплюється поршень або плунжер, а з іншого – вал, що сприймає навантаження від гідронасоса;
  • комплект ущільнень: призначений для забезпечення абсолютної герметизації контуру.

На корпусі і штоку передбачені вушка з шарнірним підшипником, які будуть потрібні в процесі монтажу і закріплення агрегату на машину чи техніку спеціального призначення. В інших моделях додатково ще передбачена і цапфа, в третіх – ще є заготівля на задній кришці або зовнішньому кінці штока під зварювання. Також серед односторонніх гідроциліндрів можна підібрати і такі, які спочатку призначаються під зварювання. Відповідна пластина передбачається на зовнішньому кінці штока або на зовнішньому кінці штока і задній кришці. Зверніть увагу: гідроциліндри, які будуть монтуватися на техніку методом зварювання, будуть незнімними, але зате такий тип з'єднання забезпечить підвищену жорсткість і надійність конструкції.

Не варто забувати і про те, що техніка, оснащена гідроциліндрами, швидше за все буде експлуатуватися в умовах підвищеної забрудненості, запиленості. І щоб сторонні частинки не потрапляли в робочі органи, не порушували стабільність їх роботи, в конструкцію вузла включені грязесъмники. Вони будуть ефективно утримувати пил і інші забруднення, зводячи до мінімуму ймовірність непередбачених поломок, ремонтів, продовжуючи тим самим період служби обладнання.



Принцип роботи гідроциліндра односторонньої дії

В роботі гідравлічні циліндри такі ж прості, як і в конструктивному плані. Енергія від гідронасоса передається рідини, яка тисне на поршень, приводячи тим самим у рух. Він буде переміщатися до тих пір, поки не досягне верхньої точки. В початкове положення робочий орган повертається за допомогою спеціальної поворотної пружини, встановленою у верхній частині корпусу або під дією ваги кузова (актуально для самоскидних причепів і напівпричепів). При цьому гідравлічне масло самопливом повертається назад в бак, де й буде перебувати до моменту вчинення нового робочого циклу.

Зверніть увагу: на ряду зі звичайними моделями гідроциліндрів односторонньої дії, на ринку представлені ще й телескопічні циліндри. Вони використовуються в гідравлічних системах, що вимагають підйому вантажу на досить велику висоту. Конструктивно складаються з декількох окремих гідроциліндрів, різного діаметру, сполучених між собою. Особливість в тому, що кожен подальший циліндр, буде меншого діаметру, ніж попередній. В результаті В процесі роботи вийде так, що перша висувна секція стане корпусом для другої, а її корпус – штоком для третьої і так далі. Завдяки такій конструкції істотно збільшується довжина висувної частини і суттєво підвищується зручність у робочому процесі.

У порівнянні з гідроциліндрами подвійної дії, в яких як прямий, так і зворотний хід поршня здійснюється тиском робочої рідини, моделі односторонньої дії видають на виході менший тиск. Це обумовлено тим, що при прямому ході штоку належить долати силу пружності пружини. Тобто такі моделі підходять для експлуатації в особливо навантажених режимах.

Але поряд з цим вони відрізняються рядом вагомих переваг перед аналогами:

  • простота конструктивного рішення позитивним чином позначається на ремонтопридатності вузла;
  • надійність, стабільність, безвідмовність служби навіть при інтенсивній експлуатації;
  • невибагливість в обслуговуванні: періодично необхідно перевіряти ступінь зносу гумових ущільнювачів і міняти їх по мірі необхідності, зберігаючи високу герметичність контуру;
  • невисока вартість.

Саме останній момент і посприяв масового поширення гідравлічних циліндрів односторонньої дії. Для багатьох експлуатаційних умов його функціональних можливостей буде більше, ніж достатньо. В першу чергу це самоскидна техніка та інші нескладні підйомні механізми. Так чи є сенс купувати більш дорогі моделі, що вимагають більшого обслуговування в процесі експлуатації, якщо частина їх функціоналу буде зовсім не використана?

Але ось на чому не можна економити, так це на якості гідроциліндрів односторонньої дії. Б/у моделі або обладнання від сумнівних виробників може вийти з ладу вже при перших же роботах або незначних перегрузах. Чи варто так ризикувати чи може спочатку краще придбати надійні, сертифіковані агрегати від кращих світових виробників з більш ніж розумною ціною. Саме такі моделі представлені у продажу в каталозі компанії «Hydromarket». На всі агрегати надаються гарантії строком на 12 місяців. Також ви можете отримати гарантії на монтаж, у тому випадку, якщо зверніться за професійною допомогою в сервісні центри «Гидромаркета».

Фахівці компанії готові надати компетентні консультації та допомогу у виборі кожному покупцеві. Зв'яжіться з ними по телефону або через онлайн-форму.
