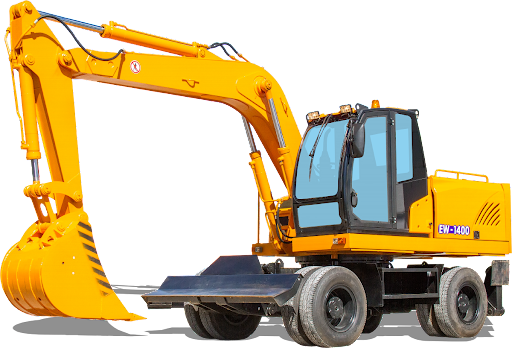

Як працює гідравлічна система екскаватора

Екскаватори – техніка спеціального призначення, що знайшла широке застосування в багатьох промислових галузях, гірничодобувної промисловості, будівельної галузі, спорудження дорожніх покриттів, планування грунту та ін. Вони застосовуються для виїмки ґрунту, здійснення вантажно-розвантажувальних робіт. Екскаватори, оснащені надійною гідравлічною системою і відповідним навісним обладнанням, здатні ефективно впоратися навіть з щільними, кам'янистими, замерзлими ґрунтами, злежаним будівельним сміттям, розкриттям старих дорожніх покриттів, бурінням свердловин, розпушуванням грунту і рядом інших супутніх робіт.

В якості навісного обладнання до гідравлічного екскаватора використовуються ковші з прямою або зворотною лопатою, іклами-розпушувачами, планувальні, щелепні моделі, грейфери, крани-маніпулятори, вибробуры, вібронавантажувачі та ін. Навіси, які призначаються для роботи з щільними і кам'янистими ґрунтами, мають додаткове посилення, забезпечує їх підвищену зносостійкість. Працездатність такого обладнання забезпечується застосуванням гідравлічної системи. Вона входить в заводську комплектацію кожного екскаватора або може встановлюватися додатково на етапі переобладнання техніки з метою підвищення її технологічності та універсальності. На те, як влаштована і працює гідросистема екскаватора і зупинимося більш докладно.



Що являє собою гідравлічна система екскаватора: пристрій і принцип дії

Гідравлічна система будь-якої техніки спеціального призначення, у тому числі і екскаватора, працює на підставі закону Паскаля, відкритого ще в 17 столітті. Згідно нього, тиск, що впливає на рідку середу, вміщену в герметичний посудину, буде передаватися у всі напрямки з рівною силою. Якщо розглянути цей закон стосовно до екскаваторів, то зусилля, що виробляється маслом в гідравлічному контурі, буде передаватися виконавчим (навісним або причіпним) механізмам, змушуючи їх робити роботу. При цьому рідина здатна в рази збільшувати прикладене зусилля, що в рази підвищує ефективність виконуваних робіт.



Принципове пристрій гідросистеми екскаватора

Гідросистема будь-якого екскаватора – замкнутий контур, що працює циклічно. Конструктивно вона може включати в себе наступні вузли:

  • Механізми відбору потужності. Мова йде про коробці і валі відбору потужності. Вони відводять від силової установки транспортного засобу до 40% потужності з метою її передачі робочим елементів гідросистеми.
  • Гідравлічного насоса. Найбільше застосування на практиці отримали моделі шестеренчатого типу. Але якщо має бути робота з важкими грунтами, якщо необхідно більш високий тиск рідини на виході, рекомендується зупинити вибір на гідросистемах, оснащених аксіально-поршневими або радіально-поршневими насосами.
  • Гідравлічного мотора. Це вузол, робота якого зворотна дій, що вчиняються гідронасосом. У ньому гідравлічна енергія перетворюється в механічне зусилля і вже воно приводить в дію виконавчі механізми. Широко на практиці застосовуються гідромотори шестеренчатого, героторного, аксіально-поршневого типу.
  • Гідроциліндра (одного або декількох). Одна з різновидів агрегатів об'ємного принципу дії, передають лінійне зусилля на виконавчі механізми. Виділяють гідроциліндри ковша, стріли, опор, рукояті, відвалу.
  • Гідравлічного розподільника. Керуючий елемент гідросистеми, коригуючий напрямок течії масла. Конструктивно являє собою порожнистий корпус з декількома вихідними отворами, всередині якої переміщується затворный механізм. Це може бути золотник, клапан або кран. Переважно на практиці застосовуються золотникові гідророзподільники.
  • Гідробака. Це ємність, призначена для зберігання необхідного запасу олії та його охолодження між робочими циклами. В конструкцію резервуару обов'язково входять фільтруючі елементи. Вони затримують механічні частинки зносу та інші забруднення, здатні завдати серйозної шкоди компонентів гідросистеми. Також в гидробаке є відстійник. У нього будуть осідати важкі частинки, і по мірі необхідності їх треба буде відводити через кран, передбачений в днище. У більшій частині гидробаков олія між робочими циклами охолоджується природним шляхом, але є і моделі, додатково оснащені охолоджувачем, интенсифицирующим процес відведення тепла.
  • Клапанів. Це обладнання, предназначающееся для коригування параметрів робочої рідини. До цієї категорії відносяться зворотні, дроселюючі, запобіжні, селективні, редукційні клапани та інші різновиди. Вони здатні забезпечити коригування витрат, скидання тиску при його підвищення до критичних показників, запобігти зворотне протягом олії та ін.
  • Органу управління. Це компоненти, які розміщуються в кабіні оператора і дозволяють йому керувати роботою як самої гідравлічної системи, так і навісних виконавчих механізмів. найбільш поширений орган керування гідросистемою в екскаваторах – джойстик.
  • З'єднувальних елементів. Це рукави високого і низького тиску, фланці, перехідники, ущільнення та інші елементи, що забезпечують з'єднання агрегатів і обладнання в єдиний герметичний і замкнутий контур



Комплектація певної гідросистеми екскаватора безпосередньо залежить від того, з яким навісним або додатковим обладнанням буде працювати техніка, в яких умовах експлуатуватиметься.



Особливості роботи гідросистеми екскаватора

Працює гідравлічна система екскаватора в наступній послідовності:

  1. Через коробку і вал відбору потужності від двигуна машини відбирається механічна енергія. Цей процес не чинить негативного впливу на експлуатаційні показники транспорту.
  2. Енергія надходить на привод гідронасоса, де з механічною вона перетворюється в гідравлічну. Підвищується тиск рідинного потоку.
  3. Масло надходить на гидрораспределительный клапан, який і направляє його до тих виконавчим механізмам, які повинні вступити в роботу. Гідророзподільник відкриває одне або кілька випускних отворів, перекриваючи інші.
  4. Енергія рідинного потоку передається навісного або додатковому обладнанню. Воно приводиться в дію, виконуючи необхідну роботу.
  5. Відпрацьоване масло самопливом надходить в гідробак, де й буде перебувати до вчинення нового робочого циклу. За цей час воно відстоюється (відводяться дрібні забруднення, які не затримали фільтруючі елементи) і охолоджується (природним шляхом або примусово).

Далі робочий цикл повторюється циклічно. Стабільність і безаварійність роботи контуру забезпечується блоком клапанів.

Но не стоит забывать, что надежность, эффективность и безопасность работы гидравлической системы зависит от изначальной надежности ее конструктивных элементов. И если вы хотите получить контур, который бы эффективно справлялся с поставленными задачами, выдерживал повышенные нагрузки, сделайте выбор в пользу оборудования от надежных и проверенных производителей. Такие товары покупатели из Украины и других стран СНГ и Европы найдут в каталоге компании «Hydromarket». Менеджеры помогут подобрать оптимальные гидросистемы или их компоненты каждому из вас.
