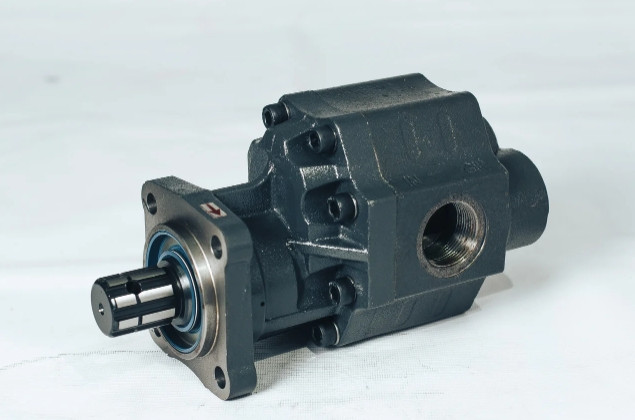

Як працює шестерний насос

Коли заходить мова про гідравлічних машинах – насосах і моторах, то найчастіше на розум приходить шестерневий агрегат. Він відноситься до найбільш доступним за вартістю пристроїв, з відмінним ККД і техніко-експлуатаційними якостями. Не дарма його використовують на багатьох машинах спеціального призначення, а також у складі промислового обладнання. Купити його в широкому асортименті пропонує наш інтернет-магазин, співробітники якого з задоволенням поділилися інформацією про особливості агрегату.

Як влаштований гідравлічний насос шестерневий?

Шестерний гідронасос має дуже схожу конструкцію з гідромотором даного типу з однією-єдиною відмінністю – напрямком руху рідинної середовища (тому всі агрегати можуть працювати в обох режимах). Він побудований на підставі механізму з двох-трьох елементів, зацепленных між собою, де сила обертання прикладається до валу гідромашини. Оскільки він відноситься до об'ємного обладнання роторного типу, то в процесі функціонування він постійно змінює місткість своїх робочих камер в бік збільшення їх простору, то в бік їх зменшення.

На українському ринку можна придбати кілька модифікацій шестеренного насоса:

• з зовнішньої зачіпкою – найпопулярніші моделі;
• з внутрішнім зчепленням – невеликі за вагою та розмірами агрегати, які досить складні у виробництві, а тому зустрічаються вкрай рідко;
• героторный агрегат оснащений спеціальним трохоидальным зачепленням, в якому носій рухається зліва направо; відноситься до насосів внутрішнього зачеплення.

Шестерінки зачіпляються між собою за допомогою зубців, які можуть бути прямими, косими або шевронними. Між ними і їх западинами рухається робоче середовище, прямуючи від вхідного отвору до зливного.

Особливості роботи шестеренчатого насоса

Функціонування гідронасоса із зовнішнім і внутрішнім зачепленням трохи відрізняється, проте розглянемо його узагальнено. Зачіпка елементів розташовується всередині корпусу, до якого з протилежних сторін підводяться магістралі – вхідна і вихідна. Коли на вхід потрапляє робоча рідина, ведуча шестірня починає обертатися і активує ведені елементи, які рухаються в протилежному напрямку. При цьому відбувається заповнення камер і витіснення носія з западин, завдяки чому він прямує до зливного отвору і по дорозі нагнітає тиск, а щільний контакт між зубцями не дозволяє гідрорідини повернутися назад.

Важливою особливістю шестеренних гідромашин є те, що вони не потребують в додатковому змазуванні – рухомі деталі покриваються гидрожидкостью, яка захищає їх від надмірного тертя, нагрівання і спрацювання. Крім того, конструкція насоса дозволяє точно дозувати перекачує речовина і подавати його в певній кількості.

У процесі роботи шестеренного насоса типу нерідко мають місце так звані замкнені об'єми. Цей негативний момент, який виникає з-за малої щільності носія, може призвести до утворення занадто високого моменту на валу. Для уникнення цього в кришці або корпусі агрегату облаштовують спеціальні канавки для відведення зайвої рідини.

Плюси і мінуси гідронасосів шестеренчатого типу

Гідравлічні насоси шестеренні активно застосовуються на різній техніці – як у складі гідравлічної системи машини, так і в гідропідсилювачах керма, системах змащування. Крім того, вони можуть інтегруватися у виробничі лінії і окреме обладнання. Основна умова – тиск в системі не повинно перевищувати 30 МПа, а сам носій повинен бути однорідним і чистим.

Незаперечними плюсами обладнання є наступне:

• простота і підвищена надійність конструкції;
• сумісність з різною рідинним середовищем – за властивостями, в'язкості, температури;
• здатність ефективно функціонувати при високих значеннях обертів;
• мала ціна купівлі, експлуатації і обслуговування.

Однак не можна приступати до покупки без вивчення мінусів гідромашин з шестерним механізмом в підставі. Істотними недоліками моделей вважаються:

• сильний шум під час роботи;
• неможливість змінювати робочий об'єм;
• нерівномірність подачі перекачується речовини;
• відносно низький ККД;
• неможливість працювати при високому тиску;
• складність у виробництві – потрібно дотримуватися високу точність, застосовувати особливі матеріали.

Специалисты компании «Гидромаркет» рекомендуют использовать агрегаты шестеренные на спецтехнике, задействованной в сельском хозяйстве – это идеальный вариант и по цене, и по возможностям.

Технические характеристики – ключевые параметры выбора гидронасоса НШ

Возможности насоса шестеренного (НШ) можно описать с помощью технических характеристик, которые определяют широту функционала гидромашины. При покупке и подборе оптимальной модели в первую очередь обращают внимание именно на них, а это:

• рабочий объем, который указывает на вместительность камер агрегата;
• удельная подача насоса;
• частота вращения вала;
• диапазон давлений;
• мощность;
• коэффициент полезного действия и подачи;
• массогабаритные свойства;
• материалы изготовления, от которых зависит совместимость с разной жидкостной средой.

Все технические параметры определяются специалистом на основании расчетов, а потому стоит обратиться за помощью к знающим людям. Кроме того, при подборе оптимального варианта учитывают особенности условий эксплуатации (температура, влажность, запыленность окружающего мира), специфику несущего транспорта, перечень предстоящих задач и приводимого оборудования, интенсивность нагрузок. Стоит обратить внимание на наличие на рынке оригинальных запчастей и расходных материалов, продолжительность гарантии, место сервисного обслуживания, репутацию производителя. Также есть вопросы к продавцу – может ли он предъявить документы, которые подтверждают подлинное происхождение товара и его качество, имеются ли у него собственные СТО, какая у него репутация и каковой ценовой политики он придерживается.

Ведущие специалисты украинского рынка гидравлики всегда выбирают «Гидромаркет» - лучший магазин в стране, который работает в данной сфере более шести лет и является мультибрендовым дилером. Так что если вам нужен шестеренный гидравлический насос, то обращайтесь к нам и без покупки вы не останетесь!
