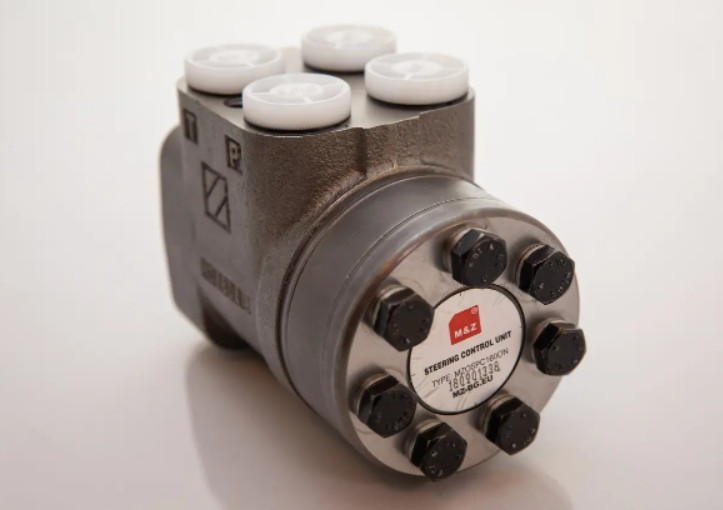

Насос-дозатор: незаменимая гидравлика для рулевого управления спецтехники

И одним из ключевых элементов данной гидравлики является насос-дозатор. Что это за элемент, как устроен и работает, какие виды оборудования существуют?



Что представляет собой насос-дозатор и для каких целей он применяется

Гидравлический насос дозатор представляет собой регулирующий и исполнительный узел, входящий в систему объемного гидравлического рулевого управления. Устанавливается данный узел не только на трактора, но и на другие самоходные машины, которые используются в сельском хозяйстве, строительной, дорожной, коммунальной отрасли, промышленности. В его обязанности входит контроль над перемещением жидкостных потоков между главным насосом системы и рабочими гидроцилиндрами исходя из изменения угла поворота руля.

Этот узел напрямую соединен с рулем техники. Он обеспечивает управление гидрообъемным механизмом. Несмотря на достаточно простое конструктивное решение и невысокую цену, рулевой насос дозатор способен выполнять несколько ключевых функций:

  • обеспечивает поступление масла от основного насоса на гидроцилиндры при малейшем смещении рулевого колеса относительно «нулевого» положения;
  • корректирует расход рабочего тела в зависимости от того, на какой угол смещается руль;
  • способствует сливу рабочего тела из гидроцилиндров в бак;
  • перепускает рабочие потоки с основного насоса обратно в бак тогда, когда руль снова переходит в «нулевое» положение;
  • обеспечит работоспособность объемного управления руля тогда, когда основной (питающий) насос выйдет из строя.

Это главный элемент системы, отвечающий за ее функционирование. И если во время эксплуатации дозирующий насос-дозатор выйдет из строя под воздействием механических повреждений, естественного износа или других факторов, его необходимо будет как можно быстрее заменить на новый.



Конструктивные особенности, принцип работы и виды насосов-дозаторов

Выпуском данной продукции сегодня занимаются многие производители гидравлического оборудования, чему способствовала высокая востребованность в этом агрегате. Вне зависимости от бренда, общий каталог насосов дозаторов включает оборудование с принципиально одинаковой конструкцией. Здесь всего три основные компонента:

  1. Распределительный блок, который еще называют «следящим» гидрораспределителем.
  2. Система клапанов, обеспечивающая надежную и безаварийную работу всего узла.
  3. Качающий узел или так называемый гидромотор обратной связи.

Эти элементы расположены эргономично друг относительно друга, что делает узел достаточно компактным и позволяет устанавливать его на конце вала руля. С остальными элементами системы этот узел связан трубопроводами. Гидронасос дозатор может функционировать как в нормальный условиях, так и в аварийных. В последнем случае качающий узел обеспечит подачу масла под давлением в гидроцилиндры посредством усилий, которые будет прикладывать водитель спецтехники к рулю. Благодаря этому можно будет самоходом (без эвакуатора) доставить транспорт к месту ремонта.



Распределительный блок

Это оборудование золотникового типа, имеющее проточки или каналы, напрямую соединенные с валом рулевого колеса. То есть при малейшем изменении его положения он мгновенно включается в работу. Золотниковый клапан способен оборачиваться вокруг собственной оси, обеспечивая тем самым распределение входящих жидкостных потоков. Как только руль переходит в нейтральную позицию, клапан перекрывает движение потока так, что он сливается обратно в бак. При невысокой цена дозирующего насоса его функциональные возможности достаточно существенные.



Система клапанов

Преимущественно это подпружиненные шарики. В данный блок входят не только рабочие, но и предохранительные механизмы, которые сбросят давление путем слива части масла обратно в емкость при превышении допустимых показателей. Также эта система оснащена несколькими обратными клапанами, предотвращающими потери гидравлического масла в том случае, если произойдет слив при снижении давления жидкости, идущей от подающего насоса. Еще они разделяют полости подачи и слива. Еще один конструктивный элемент – противоударные и противовакуумные клапаны. Они защитят насос от гидравлических ударов и кавитации.



Качающий узел

Конструктивный элемент, обеспечивающий подачу рабочего тела. Каталог дозирующих насосов включает оборудование двух основных видов:

  1. Аксиально-поршневого. Состоит из подпружиненных шаровых клапанов, которые располагаются по бокам от кулачковой шайбы, совмещенной с золотником. В ней также предусмотрены две полости для размещения поршней. Как только золотник поворачивается, то в движение приходит и шайба, а следом за ней и шарики, которые поднимаются и замыкают рабочие полости. В результате рабочее тело подается на клапана, а те уже передают его на исполнительные гидравлические цилиндры. Конструктивно этот узел достаточно простой, что положительно сказалось на его надежности, ремонтопригодности, формировании стоимости насоса-дозатора.
  2. Планетарного. Имеют венец и неподвижную шестеренку (обойму) с роликами, по внутренней части которых вращается звездочка (сателлит). С клапаном они соединяются посредством эксцентрика. Благодаря такому конструктивному решению между обоймой и сателлитом образуется несколько замкнутых полостей, отличающихся между собой рабочими объемами. Когда звездочка будет вращаться, размеры этих полостей будут меняться, то увеличиваясь, то уменьшаясь. Рабочее тело подается по каналам, совмещенными со всеми полостями. Когда руль будет находиться в «нулевом» положении, рабочее тело будет просто проходить через контур, не оказывая на него никакого влияния. Но уже при незначительном его смещении система включается в работу. Цена насоса-дозатора рулевого управления этого вида несколько выше, чем предыдущего варианта.

Оборудование как первого, так и второго типа мгновенно реагирует на команды оператора и работает только пока руль пребывает в движении. Как только он останавливается, золотники переходят в нейтральное положение и рабочее тело сливается.
