Принцип роботи сваєзабивної машини

Будь-які будівельні роботи починаються зі спорудження фундаменту. Цей етап дуже складний, трудомісткий і важливий, а від якості його реалізації залежить надійність і довговічність конструкції, що зводиться. Істотно прискорити та автоматизувати цей процес, підвищити його якість та точність виконання робіт допоможе застосування спеціалізованої техніки, зокрема сваєбійних (сваєзабивних) машин. Вони здатні занурювати палі в різні типи ґрунту на глибину до 10-12 метрів, що стає надійною основою будь-якого фундаменту. Познайомимося з цією технікою докладніше, визначимо сферу застосування, переваги, зупинимося на принципі роботи.


Область застосування сваєбійних машин

Палевий фундамент широко використовується при зведенні задніх і будов в умовах північних широт, на нестійких, стійких до розмивання ґрунтах. Вони перешкоджають деформаційним змінам, здатні призвести до нерівномірної усадки об'єкта, розтріскування стін, стель. На практиці сваєбійні машини застосовуються в різних будівельних сферах:

• зведення житлових, комерційних, промислових будівель;
• прокладання інженерних систем, технологічних магістралей;
• облаштування пірсів, причалів;
• будівництво надземних ліній електропередач;
• встановлення щогл мобільного зв'язку та ін.

Такій спецтехніці не важливо, чи має бути робота на глинистих, піщаних ґрунтах, суглинці, супісі – вона якісно і швидко впорається з поставленим завданням. Єдиний виняток – ґрунти з великим вмістом кам'янистих включень.


Основні переваги сваєбійних машин

Застосування своєзабивних машин на практиці наділене такими перевагами:

• стабільність, ефективність та висока швидкість роботи у будь-яких погодних умовах без необхідності проведення попередніх підготовчих заходів;
• можливість застосування на ділянках з досить суттєвим перепадом висот: палі на одній ділянці забиватимуться на різну глибину;
• висока швидкість виконання робіт, що мінімізує загальний час облаштування фундаменту.

Крім безпосереднього забивання паль машина здатна додатково ущільнювати ґрунт в області пальового поля, що також можна віднести до її переваг.

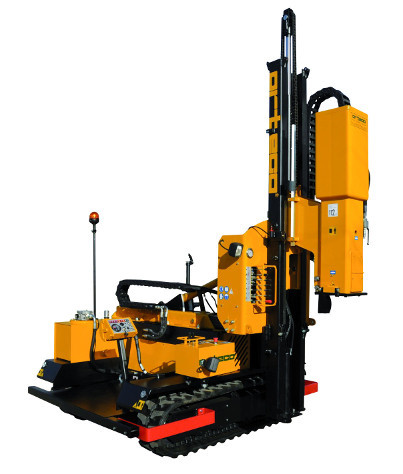

Як влаштована та працює сваєзабивальна машина

Забивання палі в ґрунт – це і є принцип роботи цих машин. На ньому були побудовані перші машини, які з'явилися на ринку вже десятки років тому. Але способи реалізації цього принципу за минулий час істотно змінилися. Так, сьогодні можна виділити три групи машин залежно від приводного механізму:

• З механічним молотом. За допомогою приводного троса цей молот підіймається на висоту до 3-х метрів, а далі під власною вагою (досить суттєвий) опускається вниз і з великим зусиллям видаляє на закріплену у сваядержателі палю, тим самим забиваючи її в ґрунт.
• З дизель-молотом. Тут уже до роботи додається сила стисненого повітря, яка в рази підвищує зусилля, що передається на палю. При контакті зі своїм повітряний потік з'єднується з паливом, в результаті чого виділяється додаткова енергія. Частина її передається безпосередньо на елемент, що забивається, а частина - на підйом молота на висоту.
• З гідравлічним молотом. На такому принципі побудовано роботу більшої частини сучасних сваєзабивних машин. На гідравліку покладається не тільки безпосереднє забивання паль, а й приведення в роботу гусеничних рушників, лебідки, опор, механізму повороту платформи, позиціювання та підйому щогли, молота. Завдяки цій системі оператор може миттєво розвернути машину у потрібне робоче положення. При цьому вони будуть тихішими та екологічнішими у роботі, а їх ККД – 95% і більше. У роботі техніка проста: лебідка підтягує палю до місця встановлення та підіймає її у вертикальне положення. Далі вже здійснюється її забиття молотом, який також приводиться в дію гідравлікою.

Поряд з ударним забиттям, занурення палі в ґрунт може здійснюватися ще й вдавлюванням, а також за допомогою вібраційної дії.


Занурення паль вдавлюванням

Такий метод забивання паль використовується в умовах щільної міської забудови, там, де є суттєві обмеження щодо шуму та вібрації. Такі машини здатні занурювати в ґрунт залізобетонні палі, шпунти. Також вони використовуються в зонах, де високий ризик виникнення зсувів, поблизу історичних, аварійних будівель. У конструкції передбачені анкерні вантажі, що створюють необхідне навантаження для балансування машини. Вдавлювання здійснюється спеціальними гідравлічними циліндрами.

Основні переваги:

• відсутність шуму та вібрації в роботі;
• збереження оголовків паль;
• висока точність встановлення;
• можливість здійснювати занурення паль на глибину до 40 метрів;
• висока продуктивність робіт;
• занурення паль на більшу глибину без розробки котловану.

Занурення паль вібрацією

Принцип роботи заснований на включенні до робочого процесу ще й динамічного (вібраційного) впливу. Завдяки цьому мінімізується бічне тертя та торцевий опір ґрунту, що рази підвищує швидкість забивання до 7 метрів занурення за 1 хвилину), знижується споживання енергії (аж до 20 разів у порівнянні з ударним забиттям). Серед інших особливостей такого методу забивання паль виділяють:

• висока якість ущільнення ґрунту на відстані 3-6 радіусів від самої палі;
• низький рівень шуму;
• висока ефективність на піщаних, пухких ґрунтах.

Забезпечується робота таких машин включенням до конструкції спеціальних віброзанурювачів. Їх монтують на копрову установку як навісний механізм. Вони генерують коливання, які передаються паля, а вже від неї – довколишнім шарам ґрунту, викликаючи їхнє зміщення.
