Види кранів-маніпуляторів

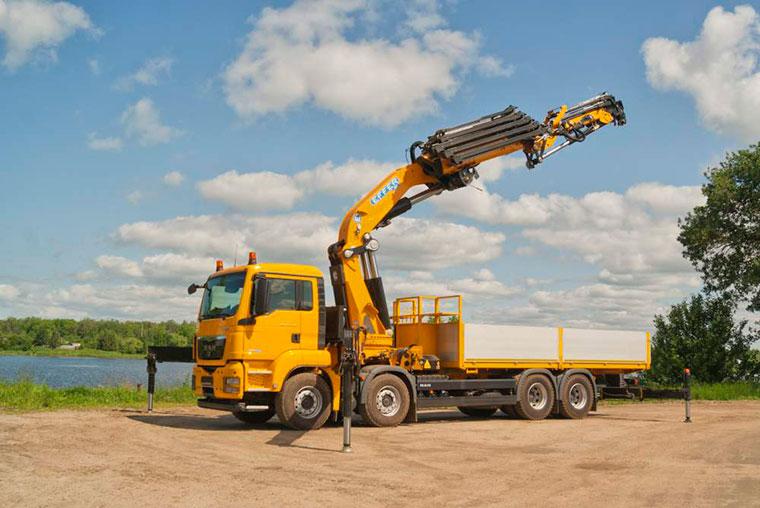

Кран-маніпулятор – зручне, ефективне та продуктивне обладнання, покликане суттєво спростити та полегшити вантажоперевезення, а саме навантаження та вивантаження різних категорій товарів. Конструктивно воно є невеликим краном, який стаціонарно встановлює на автомобіль, залучений у вантажоперевезеннях. Він здатний підняти вантаж від рівня землі та перемістити його на платформу вантажівки. У роботу цей механізм наводиться за допомогою гідравлічних інструментів. Найчастіше крано-маніпуляторною установкою (КМУ) оснащуються сміттєвози, лісовози, металовози, евакуатори та інша техніка, дія якої передбачає перевалку матеріалів. Познайомимося докладніше з цією технікою, її конструктивним рішенням, різновидами.


Конструктивне рішення КМУ


Конструктивно кран-маніпулятор досить складний та високотехнологічний механізм, що складається з наступних вузлів:

  • поворотний круг: це якийсь підшипник, що забезпечує закріплення основної конструкції КМУ на машині;
  • башта: поворотна колона, що забезпечує високу маневровість крана;
  • стріла: механізм, на якому закріплюватиметься вантажозахоплювальний механізм;
  • гідравлічні приводи: забезпечують підйом та переміщення стріли, поворот колони, роботу лебідки з редуктором;
  • систему відбору потужності: відводить частину енергії від двигуна базової машини та передає її на приводи;
  • вантажозахоплювальне пристосування.

Готова конструкція встановлюється на шасі машини. В обов'язковому порядку тут мають бути передбачені виносні опори, покликані забезпечити підвищену стійкість техніки під час виконання вантажно-розвантажувальних робіт. Противаги в такій конструкції не передбачено. За безпечну експлуатацію КМУ також відповідає закрита гальмівна система. Якщо раптом станеться так, що привід відключиться, спрацює гальмо і вантаж залишиться в зафіксованому положенні, що виключає аварійні ситуації.


Різновиди кранів-маніпуляторів

Широка сфера застосування КМУ сприяла істотному розширенню різновидів техніки, представлених в асортименті виробників гідравліки. Так, на сьогодні передбачено кілька класифікацій обладнання:

  1. За конструкцією стріли.
  2. По вантажопідйомності.
  3. По галузі застосування.

Розглянемо всі ці класифікації докладніше.


Види стріли у кранах-маніпуляторах


На сьогодні на ринку України представлені гідравлічні крано-маніпуляторні установки зі стрілами двох різновидів:

  1. L-подібні конструкції. Є стрілою з одним коліном (вигином) з довгою або телескопічною балкою. У транспортувальному положенні вона укладається по горизонталі вздовж осі автомобіля. Вирізняється високим вантажним моментом, підвищеною надійністю. Але маневровість у неї невисока. Телескопічні моделі забезпечують вищий радіус виконання робіт. Але треба розуміти, що максимальна вантажопідйомність буде за мінімального вильоту стріли. Чим більше виліт, тим менше вантажами зможе маніпулювати цей кран.
  2. Z-подібні конструкції. Є конструкцією, що складається з трьох або чотирьох елементів. Гнучко з'єднаних між собою (2-3 коліна). Вони здатні повністю складатися, приймаючи компактні габарити в неробочому чи транспортувальному положенні. Укладаються поперек борту, займають менше місця, ніж L-подібні аналоги. Телескопічної труби тут не передбачено, що вносить свої обмеження до радіуса виконуваних робіт. Але гнучкість виконуваних завдань тут вища.

Крани-маніпулятори можуть бути встановлені на повноповоротному та неповноповоротному підіймальному механізмі. Перші здатні обертатися навколо своєї осі на 360 градусів, другі – лише на 180. Цей момент також впливає на зручність виконання робіт. Встановлюватись такі крани можуть як безпосередньо за кабіною оператора, так і в області заднього борту.



Види кранів-маніпуляторів по вантажопідйомності


Різні моделі КМУ можуть оперувати вантажами різної маси. На цьому принципі й побудовано цю класифікацію. З допустимої вантажопідйомності виділяють такі категорії кранів-маніпуляторів:

  • Малі. Переважно це моделі з 2-3 колінами та вантажопідйомністю до 7 тонн. Вони самі по собі легкі, невеликі, що спрощує роботу з ними, обслуговування, ремонт. Встановлюються переважно на невеликі бортові вантажівки.
  • Середні. Крани-маніпулятори з цієї категорії здатні оперувати вантажами масою до 25 тонн. Часто оснащуються телескопічними стрілами. Максимально можливий виліт – до 20 метрів. Встановлюють їх на лісовози та інші середні та важкі вантажні машини.
  • Великі. Можуть переносити вантажі масою аж до 80 тонн. Встановлюються на надважкі вантажівки. Часто їх можна побачити на контейнеровозах. Також ними оснащуються напівпричепи. В основному мають лише одне коліно. Зустрічаються також телескопічні моделі.

При виборі КМУ по вантажопідйомності необхідно в першу чергу виходити з того, на який автомобіль монтуватиметься дана установка. Так, фахівці рекомендують звернути увагу на масу самого крану. Вона не повинна перевищувати 15% ваги автомобіля.


Види КМУ в галузі застосування


Додатково передбачено класифікацію крано-маніпуляторних установок по галузі застосування:

  1. Автомобільні. Монтуються на вантажні автомобілі, що використовуються у вантажних перевезеннях. Їхня робота пов'язана з автоматизацією вантажно-розвантажувальних завдань.
  2. Для робіт у гірничодобувній промисловості. Конструктивно являють собою бурову каретку, яка у роботі переміщатиметься у привибійній області.
  3. Для роботи у металургійній промисловості. Використовуються як допоміжний інструмент для обробки матеріалів під високим тиском. Широко також використовуються у прокатних, ковальських цехах.
  4. Для робіт у небезпечних середовищах. Замінюють роботу людини в умовах, пов'язаних із підвищеними температурами, токсичними, радіоактивними компонентами.
  5. Для роботи на великій глибині. Застосовуються в океанографічних дослідженнях. Ними комплектуються гідростати.

Кожна з цих категорій обладнання має свої унікальні конструктивні та експлуатаційні умови, які роблять їх оптимальними для виконання вузькоспеціалізованих завдань.


Як обрати кран-маніпулятор

Який кран-маніпулятор вибрати під експлуатаційні умови? Тут треба враховувати і особливості майбутніх робіт, і вид техніки, яку вони встановлюватимуться. Важливо звернути увагу на такі моменти:

  • мінімальна та максимально можлива відстань висування стріли: відповідає за можливий радіус дії;
  • масу вантажу, яким може оперувати механізм при найменшому та найбільшому вильоті стріли;
  • можлива висота підняття вантажу.

А ось у каталозі «Hydromarket» ви зможете гарантовано знайти відповідну модель для себе та за найкращою ціною в Україні. Усі механізми – нові, а їхня висока якість підтверджена сертифікатами відповідності. На них діють офіційні річні гарантії. У каталозі представлено винятково надійне обладнання від перевірених світових брендів. А це означає, що вони добре покажуть себе в роботі, будуть надійними й довговічними. Якщо в процесі вибору виникнуть складності та буде потрібна професійна допомога, завжди можна звернутися за консультацією до менеджерів компанії.
