Бетонні заводи YILI: як отримати потрібний обсяг і стабільну суміш

Розглянемо, що змінюють скіп, конвеєр, мобільна рама й автоматизоване дозування. На умовних прикладах перевіримо потребу в продуктивності, врахуємо воду в піску та порахуємо запас цементу. Це допоможе сформувати технічне завдання для конкретного виконання YILI, а не порівнювати лише назви й початкову ціну обладнання.

Скіповий, конвеєрний чи мобільний завод

У скіповій схемі заповнювачі після дозування піднімає ковш по напрямних. У конвеєрній їх транспортує стрічка. Це спосіб доставки матеріалу до змішувача, а не спосіб замінити змішування: обидва виконання можуть мати двовальний змішувач примусової дії. Вибір подачі впливає на компонування майданчика та можливість підготувати наступну порцію, поки попередня ще перемішується.

У таблиці наведено дані опублікованих конфігурацій виробника, а не гарантований випуск на будь-якому рецепті. Вихід за заміс — обсяг готової суміші, який не слід плутати з обсягом завантаження сухих компонентів або геометричною місткістю чаші. Наприклад, для JS1000 у таблиці змішувачів YILI зазначено завантаження/вивантаження 1600/1000 л.

HZS25 із картки Hydromarket. Скіпова подача допомагає організувати компактний вузол; площу всього виробництва визначають також склади й рух транспорту.

Скіп варто розглядати, коли важливе компактне розташування основного вузла. Проте залишаються зона руху ковша, доступ до лебідки та напрямних, місце обслуговування. Конвеєр потребує власного коридору, зате може працювати з проміжним бункером над змішувачем. Необхідну площу порівнюють за планами з однаковими запасами сировини та однаковим транспортним потоком.

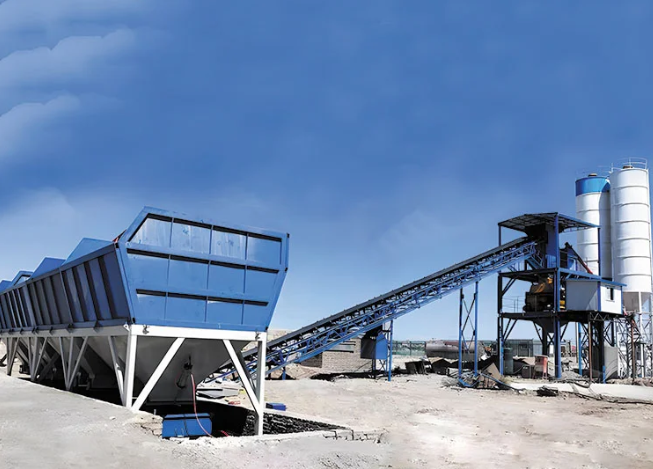

Конвеєрне компонування HZS60 на зображенні YILI. Проміжний бункер дає змогу підготувати наступну порцію заповнювачів до звільнення змішувача.

Мобільне виконання обирають під повторні перенесення між об’єктами. У серії YHZS High Leg виробник об’єднує дозувальний вузол і змішувач на сталевій конструкції з колесами. Але мобільність основної рами не означає, що весь комплекс перевозиться одним рейсом або працює на непідготовленому ґрунті: силоси, опори, підключення та транспортні габарити перевіряють окремо.

Виконання серії YHZS High Leg із матеріалів виробника. Для замовлення потрібні креслення саме обраної моделі та схема її перевезення.

Що дають змішувач і автоматика

У двовальному змішувачі лопаті примусово переміщують матеріал у робочій камері. Результат залежить від складу суміші, фактичного завантаження, тривалості перемішування та стану лопатей і футерування. Скоротити час заради більшої кількості циклів можна лише після підтвердження однорідності й потрібних властивостей бетону.

Для HZS60 YILI описує автоматичне керування на базі програмованого логічного контролера — PLC, роботу з рецептами та записами виробництва. Практична користь з’являється, коли оператор бачить задані й фактичні дози, відхилення та причину зупинки. У специфікації потрібно визначити склад журналу, права зміни рецепта, спосіб експорту даних і поведінку після аварійного переривання замісу.

Автоматика не знає властивостей сировини без відповідних вимірювань. Наявність комп’ютера не підтверджує встановлення датчика вологості, автоматичну корекцію води, дистанційну діагностику або інтеграцію з обліковою системою. Ці функції та потрібні для них датчики погоджують окремими пунктами. Саме перевірювані функції, а не слово «інноваційний», визначають користь оснащення.

Як перевірити потрібну продуктивність

Почніть із графіка відвантаження. Умовно підприємству потрібно віддати 240 м³ за 6 годин виробничого вікна: середня потреба становить 240 / 6 = 40 м³/год. Але якщо в окрему годину замовникам потрібно 55 м³, середня цифра 40 вже не описує пікове навантаження. Потрібні погодинний план і можливості автобетонозмішувачів та приймання на об’єкті.

Для оцінки: Q = 3600 × V / t × k. Тут V — фактичний вихід готової суміші за заміс, м³; t — інтервал між послідовними замісами під час сталої роботи, с; k — частка виробничого вікна, доступна після додаткових пауз; Q — середній випуск за це вікно, м³/год.

Не підставляйте замість t лише час перемішування. Врахуйте дозування, завантаження, вивантаження та операції, які справді обмежують повторення циклу. Якщо деякі з них виконуються паралельно, їх не складають повторно. Якщо використано фактичний середній інтервал, який уже включає всі простої, додатково зменшувати результат коефіцієнтом k не потрібно.

Для умовного виходу V = 1 м³, інтервалу t = 75 с і k = 0,85 отримаємо Q = 40,8 м³/год, або 244,8 м³ за 6 годин. При t = 90 с — лише 34 м³/год і 204 м³ за те саме вікно. Значення 75 с, 90 с і 0,85 задано для навчального розрахунку: це не результати випробування YILI.

За потреби 40 м³/год HZS25 і HZS35 відсіюються вже за заявленою максимальною продуктивністю. HZS50 та HZS60 залишаються кандидатами для перевірки. Для замісу 1 м³ та k = 0,85 необхідний інтервал t ≤ 76,5 с. Отже, постачальник має підтвердити цей режим на потрібній суміші; саме різниця подачі й організації циклу допоможе порівняти два заводи з однаковим JS1000.

Запас у прикладі з 75 с становить лише 4,8 м³ за 6 годин. Для реального виробництва це слабкий резерв: збільшення інтервалу, очікування машини або зміна рецепта можуть зірвати план. Не збільшуйте партію понад дозволений вихід змішувача, щоб компенсувати нестачу продуктивності.

Чому точні ваги не замінюють поправку на вологість

Ваги вимірюють масу мокрого піску разом із водою. Тому точна доза за масою ще не означає правильну кількість сухого заповнювача та води в бетоні. Потрібно коригувати обидві величини.

Розрізняють загальну вологість і водопоглинання. У стані SSD — насиченому з сухою поверхнею — пори заповнювача заповнені, а вільної поверхневої води немає. Для мокрого матеріалу воду понад водопоглинання враховують у воді замішування. Вологість і водопоглинання мають бути задані на одній основі: нижче це відсотки від сухої маси.

Окремий умовний приклад для одного замісу: суха маса піску 750 кг, загальна вологість 5%, водопоглинання 1%, потрібна ефективна вода 180 кг, цемент 360 кг. Інші заповнювачі в цьому прикладі перебувають у стані SSD; внесок інших джерел води приймаємо нульовим. Це демонстрація поправки, а не готовий рецепт бетону.

Якщо дозувати правильні 787,5 кг мокрого піску, але додати всі 180 кг води, ефективної води стане 210 кг. Водоцементне відношення зміниться з 180 / 360 = 0,50 до 210 / 360 ≈ 0,583. Рухливість може зрости, але це не підтверджує виконання вимог до бетону. Якщо ж залишити дозу піску 750 кг без поправки, одночасно зміниться і кількість сухого заповнювача.

У виробництві враховують кожну фракцію, воду в добавках та інші значущі надходження. Для матеріалу сухішого за SSD напрям поправки інший: він може поглинати частину води. Датчик вологості звіряють із репрезентативними пробами за погодженою методикою; зміна піску потребує перевірки калібрування. Не слід автоматично переносити однакову поправку між різними кар’єрами.

Майданчик, цемент, зима та резервне живлення

План майданчика має охоплювати не лише раму заводу. Перевірте під’їзд цементовоза, розворот і чергу автобетонозмішувачів, маршрути навантажувача, зберігання фракцій без змішування, водопостачання, відведення та збирання промивної води. Висоту вивантаження звіряють із конкретним автомобілем і його приймальною воронкою, а опори — з навантаженнями та підготовкою основи за проєктом.

Запас цементу визначає логістика. В окремому умовному сценарії для 240 м³ на день за витрати 320 кг/м³ потрібно 240 × 0,32 = 76,8 т цементу на день. Якщо фактично доступний залишок становить 60 т, його вистачить приблизно на 0,78 виробничого дня. Напис «100 т» на силосі не означає, що така маса завжди доступна: враховують робоче заповнення, залишок, густину матеріалу та умови поповнення.

Для зимової роботи погодьте розрахункову зовнішню температуру, стан заповнювачів, спосіб нагрівання матеріалів, захист водяних ліній і температуру суміші на виході. Утеплена кабіна оператора не захищає весь технологічний потік. Змерзлі заповнювачі можуть обмежувати дозування та подачу раніше, ніж можливості змішувача.

Для резервного живлення потрібні перелік двигунів і споживачів, їхні пускові режими, послідовність увімкнення, одночасність роботи та спосіб перемикання. Генератор не обирають лише за сумою паспортних кВт або моделлю змішувача. Окремо погоджують безпечну зупинку, облік незавершеного замісу та порядок відновлення після зникнення живлення.

Що включити в замовлення та приймання

Порівнюйте однакові межі постачання: дозатори, змішувач, силоси, шнеки, компресор, фільтрацію, автоматику, датчики, зимове оснащення, монтаж і пусконалагодження. До бюджету запуску додайте підготовку майданчика, підключення, доставку, навчання та початкові витратні матеріали. Строк окупності не випливає з марки заводу: потрібні реальний збут, собівартість придатного бетону та витрати на фінансування.

У каталозі Hydromarket можна почати зі скіпового HZS25, а для порівняння подачі за однакового змішувача — зіставити HZS50 і HZS60. Для інших конфігурацій відкрийте категорію бетонних заводів. Наявність картки не підтверджує всі потрібні опції: надішліть погодинний графік, рецепти, характеристики сировини, план ділянки й умови живлення для підготовки конкретної специфікації.

Технічні джерела

• YILI: порівняльні характеристики стаціонарних виконань і вихід змішувачів.
• YILI: таблиця змішувачів JS, місткість завантаження та вивантаження.
• YILI HZS60: конвеєрна подача, проміжний бункер та система керування.
• YILI YHZS High Leg: мобільне компонування та моделі серії.
• NRMCA TIP 6: вологість, водопоглинання та стан SSD.
• NRMCA TIP 10: джерела води замішування.
• Hydronix: вплив вологості на дозування й стабільність суміші.
