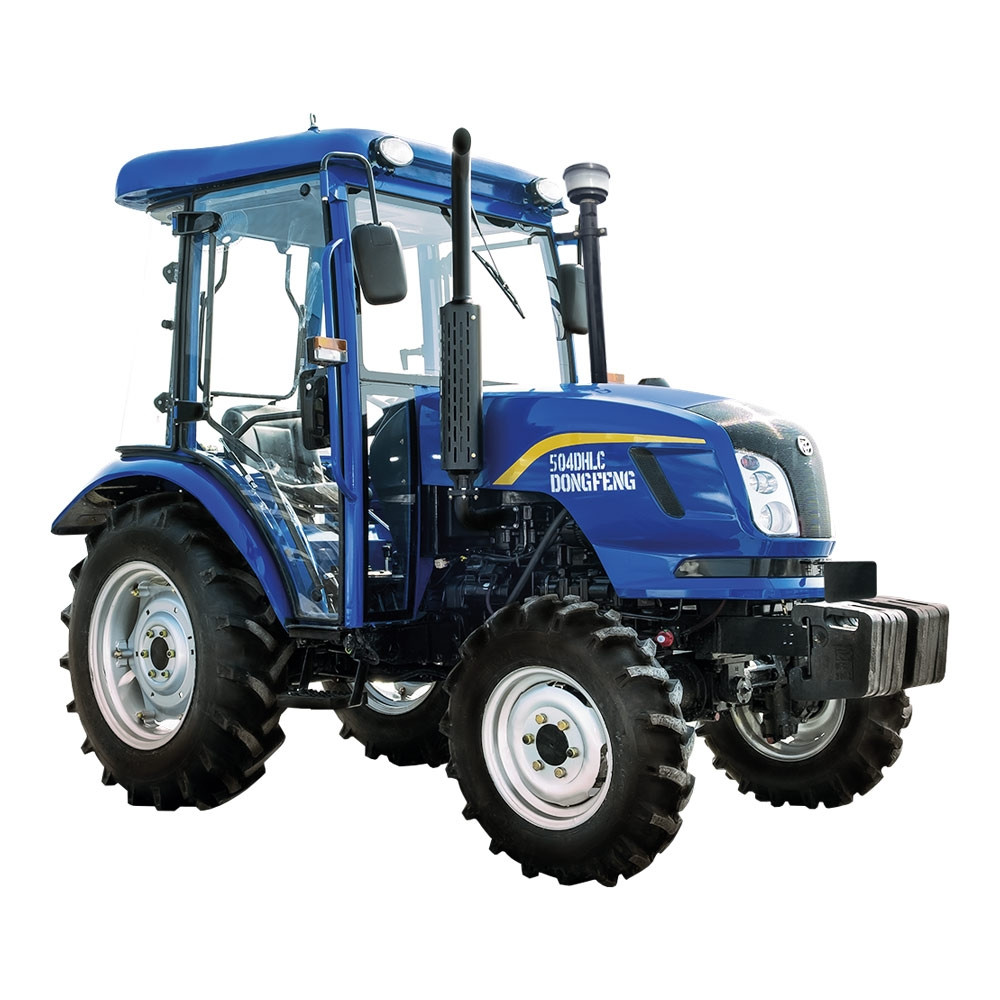

Трактор Dongfeng 504DHLC

Основні характеристики

Номінальна потужність двигуна, к.с. (КВт)

50 (36,8)

Колісна формула

4x4

Номінальне тягове зусилля, кН

12,0

Рульове керування

гідрооб'ємний

Формула перемикання передач

(4х3) + (4х3)

Муфта зчеплення

дводискова, суха

Кабіна

+

Габаритні розміри (Д х Ш х В), мм

3900х1610х2480

Експлуатаційна маса, кг

2560

Двигун

Модель двигуна

4G33T

Тип двигуна

дизельний, 4-тактний, з безпосереднім упорскуванням

Кількість та розташування циліндрів

4, вертикальний

Об'єм циліндрів, см ³

3260

Турбонаддув

–

Номінальні обороти колінчастого валу, об/хв

2400

Номінальна витрата палива, г/кВт * год

≤240

Тиск упорскування палива, МПа (кгс / см ² )

18,5-19,0 ​​(185-190)

Система запуску

електростартер

Безпечний запуск

+

Система охолодження

рідинна, закрита, з примусовою циркуляцією рідини, що охолоджує

Розширювальний бачок системи охолодження

–

Об'єм паливного бака, л

55

Паливний фільтр грубої очистки

–

Паливний фільтр тонкого очищення

SH0708

Повітряний фільтр

контактно-масляний: високий повітрозабірник з прозорим циклоном, масляна ванна, металева сітка

Підігрів повітря у впускному колекторі

спіраль розжарювання

Декомпресор

–

Система мастила

комбінована, з насосом та розбризкуванням

Масляний фільтр системи мастила

+

Тип масла в картері

моторні мастила для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40

Обсяг масла в картері, л

7,0

Трансмісія, ходова

Тип трансмісії

механічна шестерна

Муфта зчеплення

суха, 2-дискова, постійно замкнутого типу

Основна коробка передач

4 швидкості

Додаткові знижувальні коробки

3 діапазони

Особлива реверсивна коробка

+

Теоретична швидкість руху вперед, км/год

2,65-34,78

Теоретична швидкість руху назад, км/год

2,65-34,78

Гальма

на задніх колесах, дискові, з механічним приводом, здвоєні педалі

Стаянкове гальмо

блокуванням основних гальм за допомогою важеля

Блокування заднього диференціала

важелем

Передній міст

ведучий, що вимикає

Рульове керування

гідрооб'ємне з окремим насосом та окремим масляним баком

Гідроциліндр рульового керування

двосторонній симетричний

Рукоятка швидкого рулювання

–

Розмір передніх шин

8.30-16

Розмір задніх шин

12.4-28

Колісна база, мм

2000

Колія передніх коліс, мм

1280, 1400, 1480

Колія задніх коліс, мм

1320, 1460, 1560

Кліренс, мм

370

Агротехнічний просвіт, мм

400

Мінімальний радіус повороту без гальм, м

4,5

Мінімальний радіус повороту з гальмами, м

4,1

Додаткові вантажі передні/задні, (шт. Х кг)

6х20 / –

Тип масла в картері трансмісії та переднього моста

трансмісійне ТАП-15, ТАД-17 Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90

Об'єм масла в картері трансмісії / ПММ, л

28,0 / 6,0

Тип олії в ГОРУ

МГ-46В, МГЕ-46В влітку

М-В(С) взимку

Об'єм масляного бака ГОРУ, л

–

Навісна система

Задня навісна система

універсальна 3-точкова з гідропідйомником

Привід гідропідйомника

2 гідроциліндри, окремий шестерний гідронасос

Максимальна вантажопідйомність навісного механізму, кг

660

Управління гідропідйомником

гідророзподільник трипозиційний

Розташування масла гідропідйомника

окремо в гідробаку

Гідравлічні виходи для підключення навісного обладнання

4 (2 натиск / слив, 2 слив) з швидкознімними муфтами, управління від додаткового гідророзподільника

Передня навісна система

–

Буксирувальний пристрій

знімна маятникова сережка з вертикальною незворотною цапфою

Вал відбору потужності (ВОМ)

задній, поздовжній, 6 шліців, Ø35

Звороти валу відбору потужності (ВОМ), об/хв

540 / 1000

Можливість одночасного підключення ВВП та буксирування

+

Конструкція бічних розтяжок та розкосів

нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки та бічні розтяжки - плавно по різьбленню

Тип робочої рідини гідросистеми

МГ-46В, МГЕ-46В влітку

М-15В(С) взимку

Об'єм масляного бака гідросистеми, л

2,0

Додаткове обладнання

–

Ергономіка

Кабіна водія

+

Додаткове обладнання кабіни

опалювач салону, вентилятор, люк, бічні кватирки, передній склоочисник

Додаткові підніжки

з обох сторін

Сидіння водія

на амортизаторі, регулюється на відстані до керма, з підлокітниками

Панель приладів

комбінована зі стрілковими та світловими індикаторами

Напруга та ємність акумуляторної батареї, В/Ач

12 / 100

Вимикач маси

+

Генератор - тип, напруга (В), потужність (Вт)

змінного струму, 14, 750

Світлове електроустаткування

основні передні фари, задні ліхтарі, передні та задні покажчики поворотів, додаткові передні та задні фари

Електророзетка для підключення причепа

+

Інше електрообладнання

звуковий сигнал, аварійна сигналізація

Комплектація

–

Інше обладнання

–
