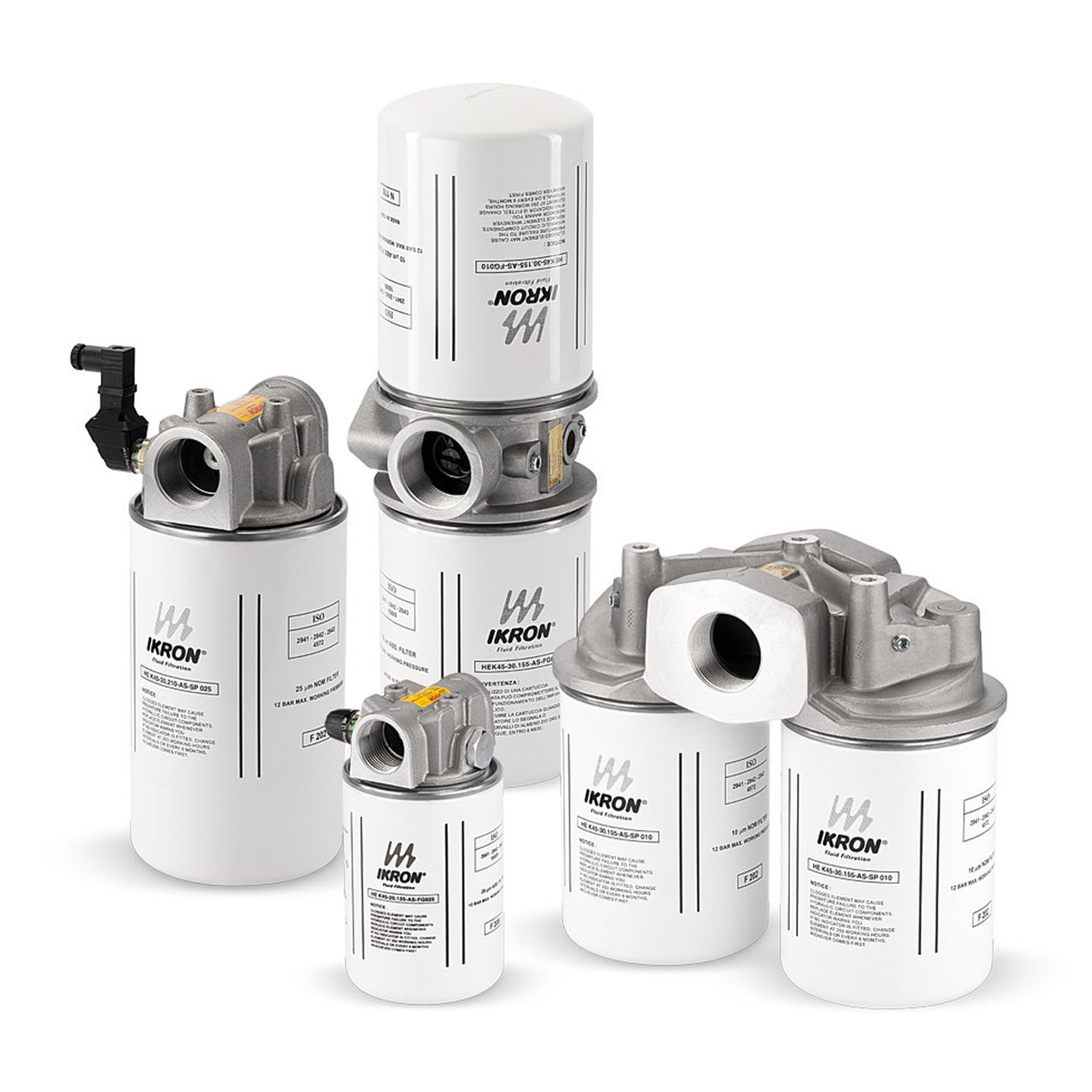

Картриджні фільтри Ikron серій HF620/HF625

Картриджні фільтри Ikron серій HF620/HF625

тонкість фільтрації: 10, 25, 60, 90 мкм

максимальна витрата: 350 л/хв

максимальний тиск: 25 бар

Серія фільтрів HF 620 прямо підключається до лінії всмоктування або зворотної лінії гідравлічного контуру. Серія фільтрів HF 625 може використовуватися в додатках з робочим тиском 363 фунтів на квадратний дюйм (25 бар).Обидві серії захищають гідравлічний контур від забруднюючих частинок.
Витрата до 50 л / хв (190 л / хв) на лінії всмоктування і 92 м / хв (350 л / хв) на зворотній лінії.
Швидка заміна фільтруючого елемента
МАТЕРІАЛИ
Головка: алюміній
Ущільнення Buna - Viton
Торцева кришка: Оцинкована сталь
Внутрішня труба: Оцинкована сталь, Нержавіюча сталь
Фільтруючі речовини: Целюлоза, Микроволоконное скло
СУМІСНІСТЬ РІДИНИ
У відповідності з ISO 2943 (норма ISO 6743/4)
Олі мінеральний (1) HH - HL - HM - HR - HV - HG
Водна емульсія (1) HFAE - HFAS
Синтетична рідина (2) HS - HFDR - HFDU - HFDS
ТЕКТИ
Макс. потік (всмоктування) 50 галонів США (190 л / хв)
Макс. потік (повернення) 92 галонів (350 л / хв)
ТИСК
HF 620
Робочий тиск: 174 psi (12 бар
Випробувальний тиск: 232 psi (16 бар)
Тиск вибуху: 305 psi (21 бар)
Ударне тиск: (згідно з ISO 2941) 72,5 фунтів на квадратний дюйм (5 бар) (тільки целюлозний
елемент) 145 фунтів на квадратний дюйм (10 бар)
HF 625
Робочий тиск: 363 фунтів на квадратний дюйм (25 бар
Випробувальний тиск: 435 psi (30 бар)
Тиск вибуху: 653 psi (45 бар)
Ударне тиск: (згідно з ISO 2941) 72,5 фунтів на квадратний дюйм (5 бар) (тільки целюлозний
елемент) 145 фунтів на квадратний дюйм (10 бар)
ПЕРЕПУСКНИЙ КЛАПАН
Байпасная налаштування: 2,9 фунта на квадратний дюйм (0,2 бар) (всмоктування)
Байпасная налаштування: 25 фунтів на квадратний дюйм (1,7 бар) (повернення)
У фільтрах HF серії 620 в нормальних умовах роботи загальне значення P повинно бути не більше 1,4 фунта на квадратний дюйм (0,1 бар) на всмоктуванні і 5.8 (0,4 бар) на зворотній лінії.
У фільтрах серії HF 625 в нормальних умовах роботи загальне значення P повинно бути не більше 5,8 фунтів на квадратний дюйм (0,4 бар).
Значення падіння тиску прямо пропорційні питомій вазі рідини і не впливають на
встановлення повного падіння тиску у фільтрі.
